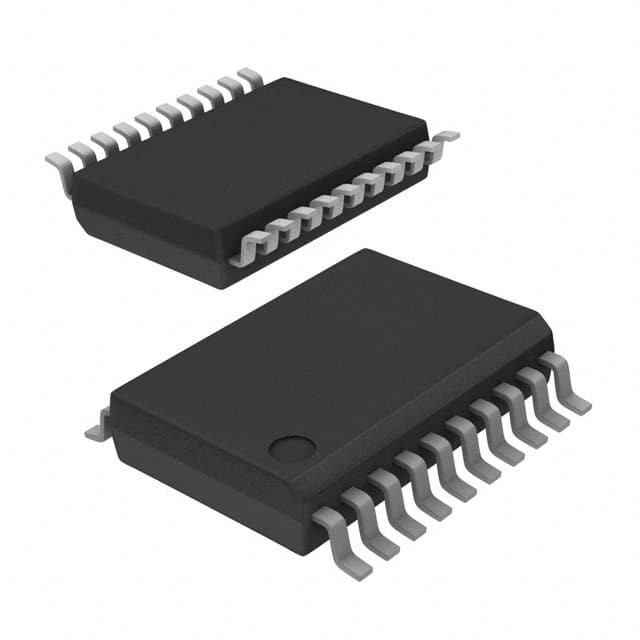

ATTINY461A-XUR IC MCU 8BIT 4KB FLASH 20TSSOP Microchip technologie

Overzicht

ATtiny261A/461A/861A zijn CMOS 8-bits microcontrollers met een laag vermogen, gebaseerd op de AVR verbeterde RISC-architectuur.de apparaten bereiken doorvoer van 1 MIPS per MHz waardoor de systeemontwerper het energieverbruik ten opzichte van de verwerkingssnelheid kan optimaliseren.

Kenmerken

• Hoogwaardige, laagvermogen AVR® 8-bits microcontroller
• Geavanceerde RISC-architectuur
123 Krachtige instructies De meeste uitvoeringen van een enkele klokcyclus
32 x 8 Algemene werkregisters
 Volledig statische werking
️ Tot 20 MIPS-doorvoer bij 20 MHz
• High Endurance Niet-vluchtige geheugensegmenten
2/4/8K bytes in-system zelf programmeerbaar flash programma geheugen
• Duurzaamheid: 10.000 schrijf-/wistcycli
128/256/512 Bytes van in het systeem programmeerbaar EEPROM
• Duurzaamheid: 100.000 schrijf-/wistcycli
128/256/512 Bytes Intern SRAM
Bewaring van gegevens: 20 jaar bij 85°C / 100 jaar bij 25°C
In het systeem programmeerbaar via SPI-poort
Programma-slot voor softwarebeveiliging
• Perifere eigenschappen
Een 8/16-bit Timer/Teller met Prescaler
Een 8/10-bit High Speed Timer/Teller met Prescaler
• 3 hoogfrequente PWM-uitgangen met afzonderlijke uitgangsregisters
• Programmeerbare tijdgenerator
10 bit ADC
• 11 kanalen met één doel
• 16 differentiële ADC-kanaalparen
• 15 differentiële ADC-kanaalparen met programmeerbare winst (1x, 8x, 20x, 32x)
– On-Chip Analog Comparator
Programmable Watchdog Timer met aparte oscillator op de chip
¢ Universele serieinterface met startconditiedetector
¢ Onderbreken en wakker maken bij pinwisseling
• Speciale kenmerken van de microcontroller
DebugWIRE On-Chip Debug Systeem
¢ Power-on reset en programmable brown-out detectie
 Interne gekalibreerde oscillator
¢ Externe en interne onderbrekende bronnen
Vier slaapmodus: Low Power Idle, ADC Noise Reduction, Standby en Power Down
¢ Temperatuursensor op de chip
• I/O en pakketten
16 programmeerbare I/O-lijnen
️ 20-pin PDIP, 20-pin SOIC, 20-pin TSSOP en 32-pad MLF
• Werkspanning
¥ 1,8 ¥ 5,5 V
• Snelheidsgraad
¥ 0 ¥ 4 MHz @ 1,8 ¥ 5,5V
¥ 0 ¥ 10 MHz @ 2,7 ¥ 5,5 V
0 20 MHz @ 4,5 5,5 V
• Energieverbruik bij 1 MHz, 1,8 V, 25°C
Actief: 200 μA
¢ Afsluitmodus: 0,1 μA
