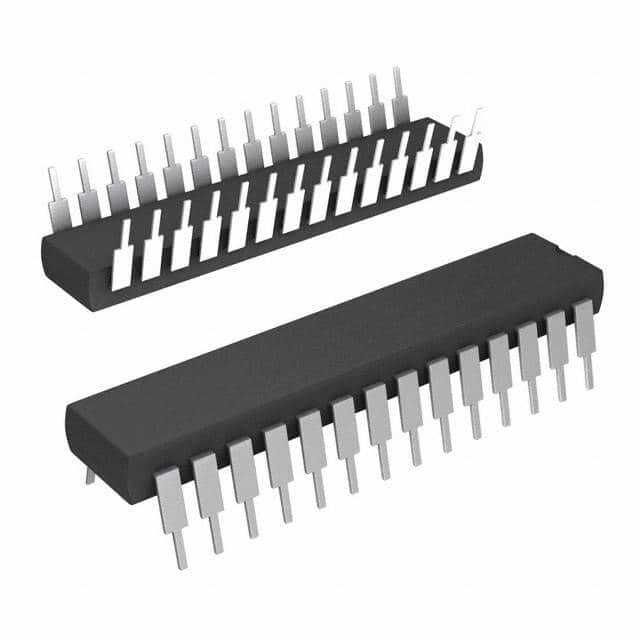

ATMEGA328-PU IC MCU 8BIT 32KB FLASH 28DIP Microchip technologie

Overzicht

De ATmega48A/PA/88A/PA/168A/PA/328/P is een CMOS 8-bits microcontroller met een laag vermogen, gebaseerd op de AVR verbeterde RISC-architectuur.de ATmega48A/PA/88A/PA/168A/PA/328/P bereikt doorvoer die 1 MIPS per MHz benadert, waardoor de systeemontwerper het energieverbruik ten opzichte van de verwerkingssnelheid kan optimaliseren.

Kenmerken

• High Performance, Low Power Atmel® AVR® 8-bit microcontroller
• Geavanceerde RISC-architectuur
131 Krachtige instructies De meeste uitvoeringen van een enkele klokcyclus
32 x 8 Algemene werkregisters
 Volledig statische werking
¢ Tot 20 MIPS-doorvoer bij 20MHz
– On-chip 2-cycle Multiplier
• High Endurance Niet-vluchtige geheugensegmenten
4/8/16/32KBytes in-systeem zelfprogrammeerbaar Flash programma geheugen
¢ 256/512/512/1KBytes EEPROM
512/1K/1K/2KBytes Intern SRAM
Schrijf/wissen cycli: 10.000 Flash/100.000 EEPROM
Bewaring van gegevens: 20 jaar bij 85°C/100 jaar bij 25°C
Optioneel opstartcode-onderdeel met onafhankelijke lock bits
In-System Programming door On-Chip Boot Program
Echte lezen-schrijven
Programma-slot voor softwarebeveiliging
• Atmel® QTouch® bibliotheek ondersteuning
- capacitieve aanraakknoppen, schuifregelaars en wielen
¢ overname van QTouch en QMatrix®
Tot 64 zintuiglijke kanalen
• Perifere eigenschappen
Twee 8-bits Timers/Tellers met aparte Prescaler en Compare Mode
Een 16-bits timer/teller met aparte prescaler, vergelijkingsmodus en opname-modus
Realtime-teller met aparte oscillator
6 PWM-kanalen
️ 8-kanaals 10-bit ADC in TQFP en QFN/MLF-pakket Temperatuurmeting
¢ 6-kanaals 10-bits ADC in PDIP-pakkettemperatuurmeting
¢ Programmable Serial USART
¢ Master/Slave SPI serieinterface
2 draad serieinterface (Philips I2C compatibel)
Programmable Watchdog Timer met aparte oscillator op de chip
– On-chip Analog Comparator
¢ Onderbreken en wakker maken bij pinwisseling
• Speciale kenmerken van de microcontroller
¢ Power-on reset en programmable brown-out detectie
 Interne gekalibreerde oscillator
¢ Externe en interne onderbrekende bronnen
6 slaapplaatsen: stilstand, ADC-geluidsreductie, energiebesparing, uitstroom, standby en verlengde standby
• I/O en pakketten
23 programmeerbare I/O-lijnen
¢ 28-pin PDIP, 32-lead TQFP, 28-pad QFN/MLF en 32-pad QFN/MLF
• Werkspanning:
¥ 1,8 - 5,5 V
• Temperatuurbereik:
-40 °C tot 85 °C
• Snelheidsgraad:
0 - -4MHz@1.8- 5,5 V, 0 -10MHz@2.7- Vijf.5.V, 0 - 20MHz @ 4,5 - 5,5V
• Energieverbruik bij 1MHz, 1,8 V, 25°C
Actieve modus: 0,2 mA
¢ Afgesloten modus: 0,1 μA
¢ Energiebesparende modus: 0,75 μA ((Inbegrepen 32 kHz RTC)
