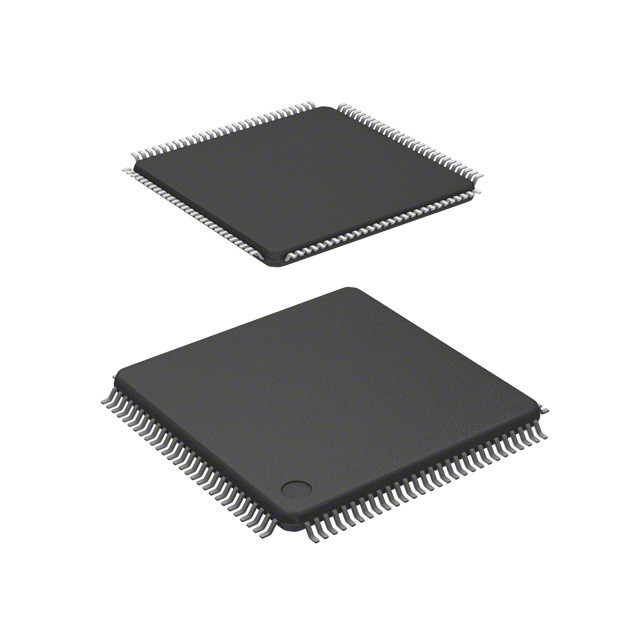

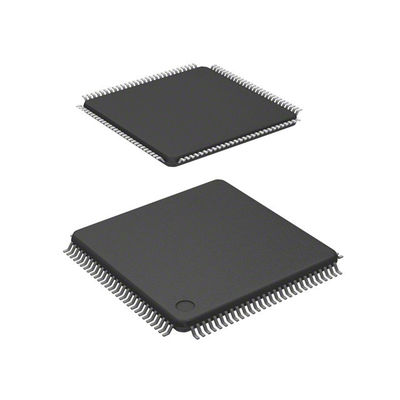

MC9S12E64CPVE IC MCU 16BIT 64KB FLASH 112LQFP N✖P USA Inc.

Inleiding

Overzicht
De MC9S12E-familie is een 112/80-pin lage kosten MCU-familie voor algemeen gebruik.Alle leden van de MC9S12E-familie bestaan uit standaard-on-chip randapparatuur met een 16-bits centrale verwerkingseenheid (HCS12 CPU), maximaal 256 K byte Flash EEPROM, maximaal 16 K byte RAM, drie asynchrone seriële communicatie-interface-modules (SCI), een seriële perifere interface (SPI), een Inter-IC Bus (IIC),drie 4-kanaals 16-bits timermodules (TIM), een 6-kanaals 15-bits pulsmodulator met foutbeschermingsmodule (PMF), een 6-kanaals 8-bits pulsbreedte-modulator (PWM), een 16-kanaals 10-bits analoge-digitale converter (ADC),met een vermogen van meer dan 50 W,De MC9S12E-familie heeft volledige 16-bits datapaden. De opname van een PLL-circuit maakt het mogelijk om het energieverbruik en de prestaties aan te passen aan de operationele vereisten.Naast de op elke module beschikbare I/O-poorten, 16 speciale I/O-poortbits zijn beschikbaar met Wake-Up-mogelijkheid vanuit STOP- of WAIT-modus.een op de chip gebaseerde bandgap-spanningsregelaar (VREG) genereert de interne digitale voedingsspanning van 2.5V (VDD) van een extern voedingsbereik van 3,135V tot 5,5V.

Kenmerken

• 16-bits HCS12 CORE
HCS12 CPU
i. compatibel naar boven met de instructieset M68HC11.
ii. Interrupt stacking en programmeringsmodel identiek aan M68HC11
iii. Instructie wachtrij
iv. Verbeterde geïndekseerde adressering
 Module mapping control (MMC)
 Onderbrekingsbeheersing (INT)
¢ Background Debug Module (BDM)
Debugger (DBG12) inclusief stoppunten en tracebuffer voor verandering van de stroom
¢ Multiplexed External Bus Interface (MEBI)
• Invoer voor het onderbreken van het ontwaken

• Geheugenopties
¢ 32K, 64K, 128K of 256K Byte Flash EEPROM
2K, 4K, 8K of 16K Byte RAM
• Twee 1-kanaals digitale-analoogconverters (DAC's)
8 bit resolutie
• Analoog-digitale converter (ADC)


• Drie 4-kanaals Timers (TIM)
¢ Programmeerbare kanalen voor het opnemen of vergelijken van input- of outputkanalen
¢ Eenvoudige PWM-modus
✓ Counter Modulo Reset
¢ Tellen van externe gebeurtenissen
Gated Time Accumulation (Gegrensde tijdophoping)
• 6 PWM-kanalen
 Programmeerbare periode en dienstcyclus
8 bit 6 kanaal of 16 bit 3 kanaal
¢ Afzonderlijke controle voor elke pulsbreedte en werkcyclus
️ Centrale of links uitgeruste uitgangen
- Programmeerbare klokkelectie met een breed frequentiebereik

• 6-kanaals Pulsbreedte Modulator met Foutbescherming (PMF)
3 onafhankelijke 15-bits tellers met synchrone modus
¢ Aanvullende kanaaloperatie
PWM-signalen op rand en midden
¢ Programmeerbare invoeging van dode tijd

Vier foutbescherming afsluiten van de inputpins

• Seriële interfaces
- 3 asynchrone seriële communicatie-interfaces (SCI)
¢ Synchrone seriële randinterface (SPI)
¢ Inter-IC-bus (IIC)
• Clock and Reset Generator (CRG)
¢ Politiewachthond in het raam

¢ Uurmonitor
️ Pierce- of laagstroom Colpitts-oscillator
¢ Fase-locked loop clock frequentiemultiplier
¢ Zelfklokmodus bij afwezigheid van een externe klok

• Werkfrequentie
50 MHz gelijk aan 25 MHz bussnelheid
• Interne 2,5 V-regulator
Invoerspanning van 3,135 V tot 5,5 V

Inclusief laagspanningsreset (LVR) circuits
Inclusief onderbrekingscircuits met lage spanning (LVI)
• 112-pin LQFP of 80-pin QFP-pakket
¢ Tot 90 I/O-lijnen met 5V-invoer en aandrijfkapaciteit (112-pinpakket)
¢ Tot twee speciale 5V-invoerlijnen (IRQ en XIRQ)
16 ingangen van een A/D-omvormer van 3,3 V/5 V
• Ontwikkelingssteun.

¢ Hardwarebreekpunten op de chip
Verbeterde debugfuncties
