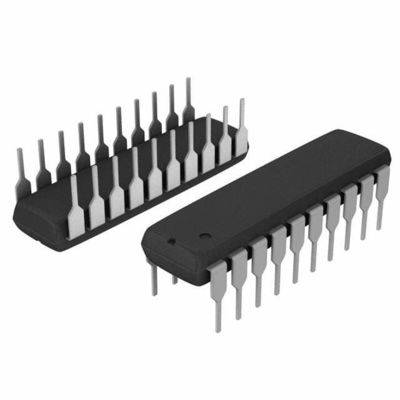

ATTINY2313A-PU IC MCU 8BIT 2KB FLASH 20DIP Microchip technologie

Overzicht

De ATtiny2313A/4313 is een CMOS 8-bits microcontroller met een laag vermogen gebaseerd op de AVR verbeterde RISC-architectuur.de ATtiny2313A/4313 bereikt doorvoer die 1 MIPS per MHz benadert, waardoor de systeemontwerper het stroomverbruik en de verwerkingssnelheid kan optimaliseren.

Kenmerken

• Hoogwaardige, laagvermogen AVR® 8-bits microcontroller
• Geavanceerde RISC-architectuur
120 Krachtige instructies
32 x 8 Algemene werkregisters
 Volledig statische werking
️ Tot 20 MIPS-doorvoer bij 20 MHz
• Gegevens en niet-vluchtige programma's en gegevensgeheugen
2/4K bytes in-systeem zelf programmeerbare flash
• Uithoudingsvermogen 10.000 schrijf-/wistcycli
128/256 Bytes In-System Programmable EEPROM
• Duurzaamheid: 100.000 schrijf-/wistcycli
128/256 Bytes Intern SRAM
Programma-slot voor Flash-programma en EEPROM-gegevensbeveiliging
• Perifere eigenschappen
Een 8-bits Timer/Teller met aparte Prescaler en Compare Mode
Een 16-bits Timer/Teller met aparte Prescaler, Compare en Capture Modes
Vier PWM-kanalen
– On-chip Analog Comparator
Programmable Watchdog Timer met oscillator op chip
¢ USI ¢ Universele seriële interface

• Speciale kenmerken van de microcontroller
DebugWIRE On-chip Debugging
In het systeem programmeerbaar via SPI-poort
¢ Externe en interne onderbrekende bronnen
Low-power Idle, Power-down en Standby-modes
Verbeterde power-on reset circuit
Programmabele brown-out detectiecircuit
 Interne gekalibreerde oscillator
• I/O en pakketten
18 programmeerbare I/O-lijnen
️ 20-pin PDIP, 20-pin SOIC, 20-pad MLF/VQFN
• Werkspanning
¥ 1,8 ¥ 5,5 V
• Snelheidsgraad
¥ 0 ¥ 4 MHz @ 1,8 ¥ 5,5V
¥ 0 ¥ 10 MHz @ 2,7 ¥ 5,5 V
0 20 MHz @ 4,5 5,5 V
• Industrieel temperatuurbereik: -40°C tot +85°C
• Een laag energieverbruik
Activiteit
• 190 μA bij 1,8 V en 1 MHz
– Idle Mode
• 24 μA bij 1,8 V en 1 MHz
– Power-down Mode
• 0,1 μA bij 1,8 V en +25°C
