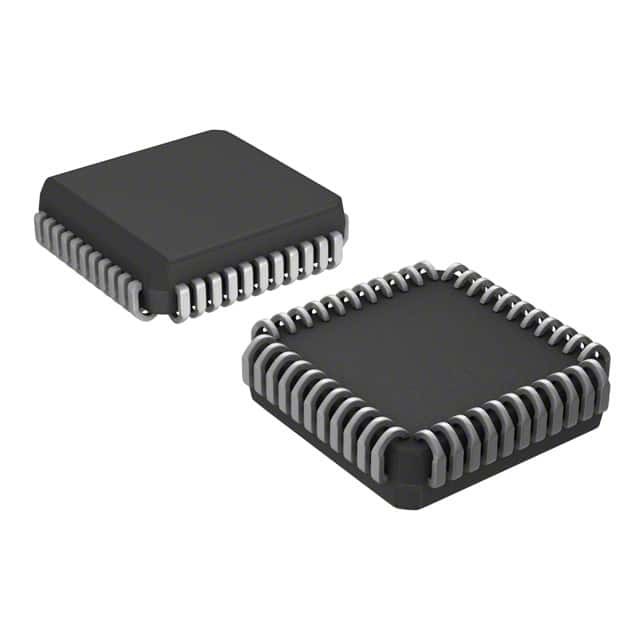

DS89C430-QNL+ IC MCU 8BIT 16KB FLASH 44PLCC Analog Devices Inc./Maxim geïntegreerd

Algemene beschrijving

De DS89C430, DS89C440 en DS89C450 bieden de hoogste prestaties die beschikbaar zijn in 8051-compatibele microcontrollers.Ze zijn voorzien van nieuw ontworpen processorkernen die instructies tot 12 keer sneller uitvoeren dan de originele 8051 met dezelfde kristallen snelheidBij 1 miljoen instructies per seconde (MIPS) per megahertz wordt de snelheid van de instructie met een snelheidsverhoging van 10x verhoogd.de microcontrollers bereiken 33 MIPS-prestaties bij een clockfrequentie van maximaal 33 MHz.

GESCHIEDENIS

■ High-Speed 8051 Architectuur
Eén klok-per-machinecyclus
Gelijkstroom tot 33 MHz
Instructie in een enkele cyclus in 30 ns
Optioneel MOVX met variabele lengte voor toegang
Vaste/langzame randapparatuur
Dual Data Pointers met automatische
Increment/Decrement en Toggle Select
Ondersteunt vier gepagteerde geheugentoegangsmodus
■ Geheugen op de chip
16kB/32kB/64kB flashgeheugen
In-applicatie programmeerbaar
In-systeem programmeerbaar via seriële poort
1kB SRAM voor MOVX
■ 80C52 Compatibel
8051 Pin en instructieset compatibel
Vier tweerichtings 8-bits I/O-poorten
Drie 16-bits timer-tellers
256 Bytes Scratchpad RAM
■ Energiebeheersing
Programmeerbare klokverdeler
Automatische hardware- en software-uitgang
■ ROMSIZE functie
Selecteert interne programma geheugen grootte van
0 tot 64kB
Toestemt toegang tot de gehele externe geheugenkaart
Dynamisch aanpasbaar door software
■ Perifere eigenschappen
Twee full-duplex seriële poorten
Programmabele wachthondstimer
13 Onderbroken bronnen (zes externe bronnen)
Vijf niveaus van onderbroken prioriteit
Herstellen van de stroomstoring
Vroegtijdige waarschuwing: stroomonderbreking onderbroken
Vermindering van elektromagnetische interferentie

GEBRUIKEN

Gegevens loggen
Witte goederen
Motorcontrole
Magnetstreeplezer/scanner
Telefoons
HVAC
Verkoop
Speelapparatuur
Energiebeheersing en -beheer van gebouwen
Programmeerbare logische controllers
Ononderbroken stroomvoorziening
Beveiliging van gebouwen en toegangscontrole van deuren
Automobiele tekstapparatuur
Consumentenelektronica
Industriële besturing en automatisering
