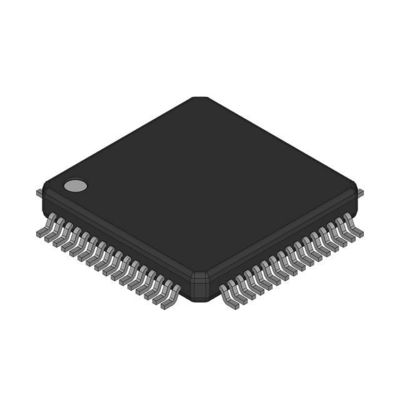

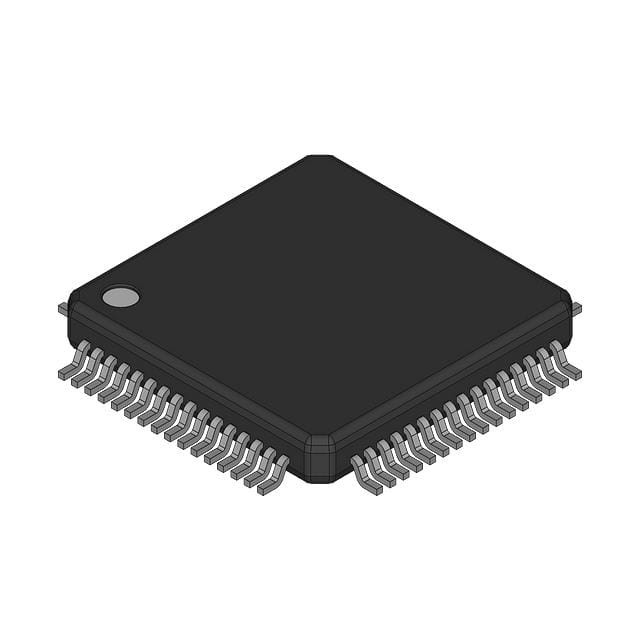

AT91SAM7S161-AU IC MCU 16/32BIT 16KB FLSH 64LQFP Atmel

Beschrijving

Atmel's AT91SAM7S is een reeks Flash microcontrollers gebaseerd op de 32-bits ARM RISC-processor.0 apparaat (behalve AT91SAM7S32 en AT91SAM7S16), en een complete reeks systeemfuncties waarbij het aantal externe componenten tot een minimum wordt beperkt.Het apparaat is een ideaal migratiepad voor 8-bits microcontroller gebruikers op zoek naar extra prestaties en uitgebreid geheugen.

Kenmerken

• Incorporeert de ARM7TDMI® ARM® Thumb® Processor
¢ 32-bits RISC-architectuur met hoge prestaties
¢ High-density 16-bit instructie set
Leider op het gebied van MIPS/Watt
In-circuit emulatie, ondersteuning voor debug-communicatiekanaal
• Interne hogesnelheidsflits
512 Kbytes (AT91SAM7S512) Georganiseerd in twee aangrenzende banken van 1024 pagina's van 256 bytes (Dual Plane)
256 Kbytes (AT91SAM7S256) Georganiseerd in 1024 pagina's van 256 Bytes (Single Plane)
128 Kbytes (AT91SAM7S128) Georganiseerd in 512 pagina's van 256 Bytes (Single Plane)
64 Kbytes (AT91SAM7S64) Georganiseerd in 512 pagina's van 128 Bytes (Single Plane)
32 Kbytes (AT91SAM7S321/32) Georganiseerd in 256 pagina's van 128 Bytes (Single Plane)
16 Kbytes (AT91SAM7S161/16 Georganiseerd in 256 pagina's van 64 Bytes (Single Plane)
– Single Cycle Access at Up to 30 MHz in Worst Case Conditions
Prefetch Buffer optimaliseren van duim instructie uitvoering bij maximale snelheid
- Programmering van pagina's: 6 ms, inclusief automatisch wissen van pagina's, volledige wissen: 15 ms
- 10.000 schrijfcycli, 10 jaar gegevensopslag, sector slot mogelijkheden, Flash Security Bit
Fast Flash Programming Interface voor grote productie
• Interne SRAM met hoge snelheid, toegang met één cyclus bij maximale snelheid
¢ 64 Kbytes (AT91SAM7S512/256)
32 Kbytes (AT91SAM7S128)
- 16 Kbytes (AT91SAM7S64)
8 Kbytes (AT91SAM7S321/32)
4 Kbytes (AT91SAM7S161/16)
• Geheugencontroller (MC)
- Inbeddende flitsercontroller, abortusstatus en verkeerde uitlijning detectie
• Reset Controller (RSTC)
️ Gebaseerd op een fabrieksgekalibreerde blauwe detector met een power-on-reset en een low-power detector
Biedt externe reset signaal vormgeving en reset bron status
• Clock Generator (CKGR)
¢ RC-oscillator met een laag vermogen, 3 tot 20 MHz On-chip oscillator en één PLL
• Power Management Controller (PMC)
¢ Software-vermogenoptimalisatiemogelijkheden, met inbegrip van Slow Clock Mode (tot 500 Hz) en Idle Mode
3 Programmabele externe kloksignalen
• Advanced Interrupt Controller (AIC)
️ Individueel maskeerbaar, prioriteit van acht niveaus, vectoriseerde onderbrekende bronnen
2 (AT91SAM7S512/256/128/64/321/161) of 1 (AT91SAM7S32/16) externe onderbrekingsbron (s) en 1 snelle onderbrekingsbron, beschermd tegen valse onderbrekingen
• Debug-eenheid (DBGU)
2 draad UART en ondersteuning voor debug communicatiekanaal onderbreking, programmeerbare ICE Access Prevention
️ Modus voor algemene doeleinden 2-draad UART seriecommunicatie
• Periodieke intervalltimer (PIT)
– 20-bit Programmable Counter plus 12-bit Interval Counter
• Waakhond met raam (WDT)
- 12 bits sleutelbeschermde programmeerbare teller
¢ Biedt reset- of onderbrekingssignalen aan het systeem
De teller kan worden gestopt terwijl de processor in debug-toestand of in de lege modus is
(Vervolg...)
