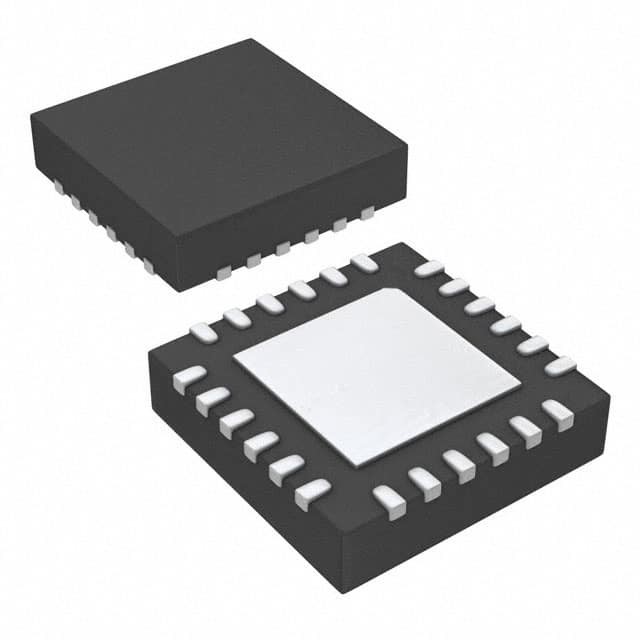

C8051F931-G-GMR IC MCU 8BIT 64KB FLASH 24QFN Silicon Labs

Overzicht van het systeem

C8051F93x-C8051F92x-apparaten zijn volledig geïntegreerde system-on-a-chip MCU's met gemengd signaal.1 voor de selectie van specifieke productkenmerken en voor de bestelnummers van onderdelen.

• Single/Dual Battery werking met op de chip aangebrachte dc-dc boost converter.
• 8051-compatibele microcontrollerkern met hogesnelheidspijpleiding (tot 25 MIPS)
• In-systeem, full-speed, niet-intrusieve debug interface (op chip)
• Echte 10-bits 300 kps 23-kanaals eenkantige ADC met analoge multiplexer
• 6-bits programmeerbare stroomreferentie
• Precieze programmeerbare interne oscillator van 24,5 MHz met verspreide spectrumtechnologie.
• 64 kB of 32 kB flashgeheugen op de chip
• 4352 bytes RAM op de chip
• SMBus/I2C, verbeterde UART en twee verbeterde SPI-serieinterfaces die in hardware zijn geïmplementeerd
• Vier 16-bits-timers voor algemeen gebruik
• Programmable Counter/Timer Array (PCA) met zes capture/compare modules en
Watchdog Timer functie
• On-chip Power-On Reset, VDD Monitor en Temperatuur Sensor
• Twee op de chip geïnstalleerde spanningsvergelijkers met 23 aanraaksensoren.
• 24 of 16 poorten I/O (5 V tolerant)

Voerspanning 0,9 tot 3,6 V

- Eencelmodus ondersteunt 0,9 tot 1,8 V werking
- Twee-cel modus ondersteunt 1,8 tot 3,6 V werking
- ingebouwde dc-dc-omvormer met een uitgang van 1,8 tot 3,3 V voor gebruik in eencelmodus
- De ingebouwde LDO-regelaar maakt een hoge analoge voedingsspanning en een lage digitale kernspanning mogelijk
- 2 ingebouwde voorzieningsmonitors (uitvaldetectoren)

10-bits analoog naar digitaal converter

- ±1 LSB INL; geen ontbrekende codes
- Programmeerbare doorvoer tot 300 kps
- Tot 23 externe ingangen
- Referentie-spanning op de chip
- PGA op de chip maakt meetspanningen tot het dubbele van de referentiespanning mogelijk
- 16-bits Auto-Averaging Accumulator met Burst Mode
biedt een hogere ADC-resolutie
- Gegevens afhankelijke interrupt generator
#NAME?

Twee vergelijkers

- Programmeerbare hysteresis en reactietijd
- Configureerbaar als ontwakings- of resetbron
- Tot 23 capacitieve aanraaksensoren

6-bits programmeerbare stroomreferentie

- tot ± 500 μA. Kan worden gebruikt als bias of
met een vermogen van niet meer dan 50 W

Debug op de chip

- De on-chip debug circuits vergemakkelijken volle snelheid,
niet-intrusieve debug in het systeem (geen emulator vereist)
- Biedt breekpunten, enkel stappen
- Geheugen en registers inspecteren/wijzigen
#NAME?

High-Speed 8051 μC Core

- Pipelined instructiearchitectuur; voert 70% van de instructies uit
instructies in 1 of 2 systeemklokken
- Tot 25 MIPS-doorvoer met 25 MHz-klok
#NAME?

Geheugen

- 4352 bytes interne data RAM (256 + 4096)
- 64 kB (F93x) of 32 kB (F92x) Flash; programmabel in het systeem
in sectoren van 1024 byte zijn
gereserveerd in de 64 kB apparaten

Digitale randapparatuur

- 24 of 16 poorten I/O; alle 5 V tolerant met hoge gootsteen
stroom- en programmeerbare aandrijvingsterkte-hardware
SMBusTM (I2CTM Compatible), 2 x SPITM en UART
gelijktijdig beschikbare seriële poorten
- Vier 16-bit-tellers/timer voor algemeen gebruik
- Programmeerbare 16-bits teller/timer matrix met zes
opsporings-/vergelijkingsmodules en wachthondstimer
- Hardware SmaRTClock werkt tot 0,9 V en
vereist minder dan 0,5 μA voedingsstroom

Horlogebronnen

- Interne oscillatoren: 24,5 MHz, 2% nauwkeurigheid
ondersteunt UART-operatie; 20 MHz laag vermogen
de oscillator vereist zeer weinig bias stroom
- Externe oscillator: Crystal, RC, C of CMOS Clock
- SmaRTClock oscillator: 32 kHz
zelfoscillerende modus
- Kan op de vlucht wisselen tussen klokbronnen; nuttig
bij de implementatie van verschillende energiebesparende modus

Pakketten

- 32-pin QFN (5 x 5 mm)
- 24-pin QFN (4 x 4 mm)
- 32-pin LQFP (7 x 7 mm, gemakkelijk met de hand te solderen)

Temperatuurbereik: ¥40 tot +85 °C
