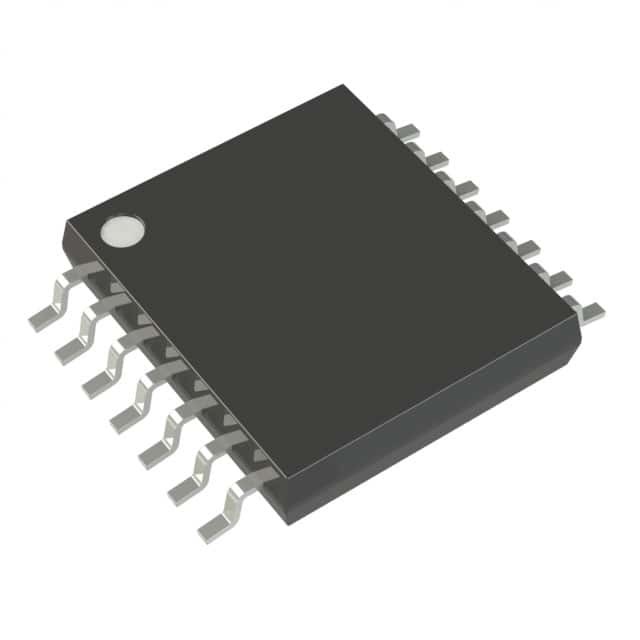

PIC16F1503T-I/ST IC MCU 8BIT 3.5KB FLASH 14TSSOP Microchip technologie

High-Performance RISC-CPU:

• C Compiler Geoptimaliseerde Architectuur
• Slechts 49 instructies
• Werksnelheid:
- DC-invoer ¥ 20 MHz
- DC ¢ 200 ns instructiecyclus
• Onderbrekingsmogelijkheid met automatische contextopslag
• 16-niveaus diepe hardware stack met optionele Overflow/Underflow reset
• Directe, indirecte en relatieve adresseringsmodi:
- Twee volledige 16-bits File Select Registers (FSR's)
#NAME?

Flexible oscillator structuur:

• 16 MHz Interne oscillatorblok:
- Fabriekskalibreerd tot ± 1%, typisch
- Software-selectief frequentiebereik van 16 MHz tot 31 kHz
• 31 kHz interne oscillator met laag vermogen
• Drie externe klokmodussen tot 20 MHz

Speciale kenmerken van de microcontroller:

• Werkspanningsbereik:
- 1,8 V tot 3,6 V (PIC16LF1503)
- 2,3 V tot 5,5 V (PIC16F1503)
• Zelf programmeerbaar onder softwarecontrole
• Power-on reset (POR)
• Power-up Timer (PWRT)
• Programmable Low-Power Brown-out Reset (LPBOR)
• Uitgebreide wachthondstimer (WDT):
- programmeerbare periode van 1 ms tot 256 s
• Programmeerbare codebescherming
• In-Circuit Serial ProgrammingTM (ICSPTM) via Two Pins
• Verbeterde laagspanningsprogrammering (LVP)
• In-circuit debug (ICD) via twee pinnen
• Energiebesparende slaapstand:
- Slaapmodus met weinig stroom
- Low-Power BOR (LPBOR)
• Geïntegreerde temperatuurindicator
• 128 Bytes High-Endurance Flash
- 100.000 schrijven Flash uithoudingsvermogen (minimum)

Geheugen:

• 2 kwords lineair programma geheugen adresseren
• 128 bytes lineair geheugen voor gegevensadressen
• High-Endurance Flash Data Memory (HEF) (Flashgeheugen met hoge duurzaamheid)
- 128 bytes voor niet-vluchtige gegevensopslag
- 100k wissen/schrijven cycli

Voor de toepassing van de onderstaande voorschriften:

• Slaapstroom:
- 20 nA @ 1,8 V, typisch
• Watchdog Timer Current:
- 260 nA @ 1,8 V, typisch
• Werkstroom:
- 30 μA/MHz @ 1,8 V, typisch
(Vervolg...)
