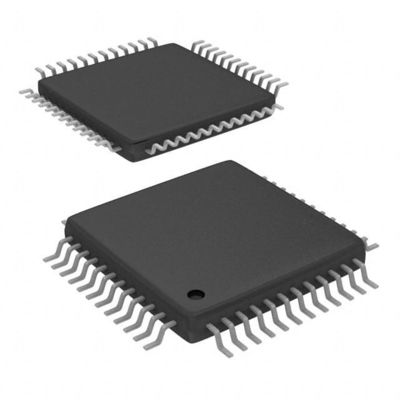

C8051F380-GQR IC MCU 8BIT 64KB FLASH 48TQFP Silicon Labs

Overzicht van het systeem

C8051F380/1/2/3/4/5/6/7/C-apparaten zijn volledig geïntegreerde system-on-a-chip MCU's met gemengd signaal.

■ 8051-compatibele microcontrollerkern met hogesnelheidspijpleiding (tot 48 MIPS)

■ In-system, full-speed, niet-intrusieve debug-interface (op de chip)
■ Universal Serial Bus (USB) Function Controller met acht flexibele eindpuntspijpen, geïntegreerd
transceiver en 1 kB FIFO RAM
■ Regulator van de voedingsspanning
■ Echte 10-bits 500 ksps differentieel/eenlopende ADC met analoge multiplexer
■ On-chip spanningsreferentie- en temperatuursensor
■ Spanningsvergelijkers op de chip (2)
■ Interne oscillator met een precisie van 48 MHz
■ Interne laagfrequente oscillator voor extra energiebesparing
■ Flashgeheugen op de chip tot 64 kB
■ Tot 4352 Bytes RAM op de chip (256 + 4 kB)
■ Externe geheugeninterface (EMIF) beschikbaar op 48-pins.
■ 2 I2C/SMBus, 2 UART's en verbeterde SPI-seriële interfaces in hardware geïmplementeerd
■ Vier 16-bits-timers voor algemeen gebruik
■ Programmable Counter/Timer Array (PCA) met vijf capture/compare modules en Watchdog
Timerfunctie
■ On-chip Power-On-reset, VDD-monitor en ontbrekende klokmelder
■ Tot 40 poorten I/O (5 V tolerant)
