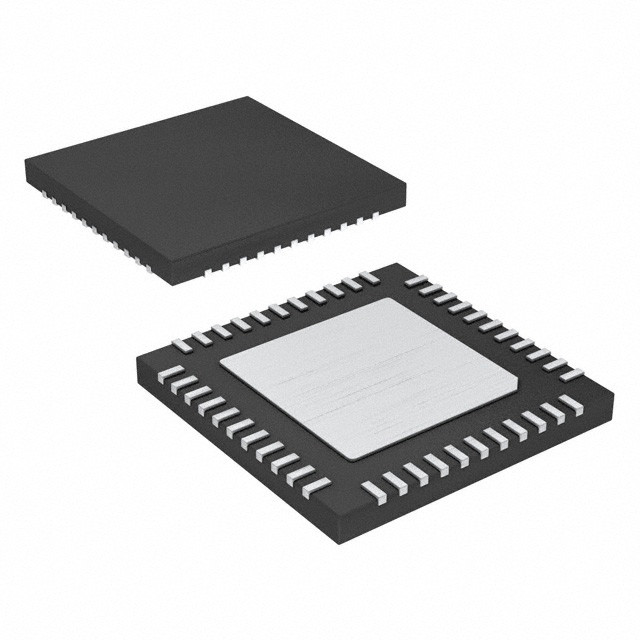

ATXMEGA16A4U-MHR IC MCU 8/16BIT 16KB FLASH 44VQFN Microchip technologie

Overzicht

De Atmel AVR XMEGA is een familie van lage vermogen, hoge prestaties, en perifere rijk 8/16-bit microcontrollers op basis van de AVR verbeterde RISC-architectuur.Door instructies uit te voeren in één clockcyclus, de AVR XMEGA-apparaten bereiken CPU-doorvoer van bijna een miljoen instructies per seconde (MIPS) per megahertz, waardoor de systeemontwerper het energieverbruik ten opzichte van de verwerkingssnelheid kan optimaliseren.

Kenmerken

• High-performance, low-power Atmel® AVR® XMEGA® 8/16-bit microcontroller
• Niet-vluchtige programma- en gegevensgeheugen
• 16K - 128KB zelfprogrammabele flash in het systeem
• 4K - 8KB opstartsectie
• 1K - 2KB EEPROM
• 2K - 8KB interne SRAM
• Perifere eigenschappen
• DMA-controller met vier kanalen
• Achtkanaals evenementensysteem
• Vijf 16-bits timer/tellers
• Drie timer/tellers met 4 uitgangs- of invoervergelijkings- of opvangkanalen
• Twee timer/tellers met 2 uitgangs- of invoervergelijkings- of opvangkanalen
• Uitbreidingen met hoge resolutie op alle timer/tellers
• Geavanceerde golfvormverlenging (AWeX) op één timer/teller
• Eén USB-interface
• USB 2.0-apparaat met volle snelheid (12 Mbps) en met lage snelheid (1,5 Mbps)
• 32 eindpunten met volledige configuratieflexibiliteit
• Vijf USART's met steun van IrDA voor één USART
• Twee twee-draad interfaces met dubbele adresmatch (I2C en SMBus compatibel)
• Twee seriële perifere interfaces (SPI's)
• AES- en DES-cryptomotor
• CRC-16 (CRC-CCITT) en CRC-32 (IEEE® 802.3) generator
• 16-bits realtime-teller (RTC) met aparte oscillator
• Eén 12-kanaals, 12-bit, 2 ms/s Analoog naar Digitaal Converter
• Eén tweekanaals, 12-bit, 1 msps Digitaal naar Analoog Converter
• Twee analoge vergelijkers met venstervergelijkingsfunctie en stroombronnen
• Externe onderbrekingen op alle I/O-pins voor algemeen gebruik
• Programmabele wachthondstimer met een aparte op de chip geïnstalleerde oscillator met ultra laag vermogen
• QTouch® bibliotheek ondersteuning
• capacitieve aanraakknoppen, schuifregelaars en wielen
• Speciale kenmerken van de microcontroller
• Power-on reset en programmeerbare brown-out detectie
• Interne en externe klokopties met PLL en prescaler
• Programmeerbare meervoudige onderbrekingscontroller
• Vijf slaapmodussen
• Programmerings- en debuginterfaces
• PDI (programma en debug interface)
• I/O en pakketten
• 34 programmeerbare I/O-pins
• 44 - lood TQFP
• 44 - pad VQFN/QFN
• 49 - bal VFBGA
• Werkspanning
• 1,6 ∼ 3,6 V
• Werkfrequentie
• 0 ¢ 12MHz vanaf 1,6 V
• 0 ¢ 32MHz vanaf 2,7 V
