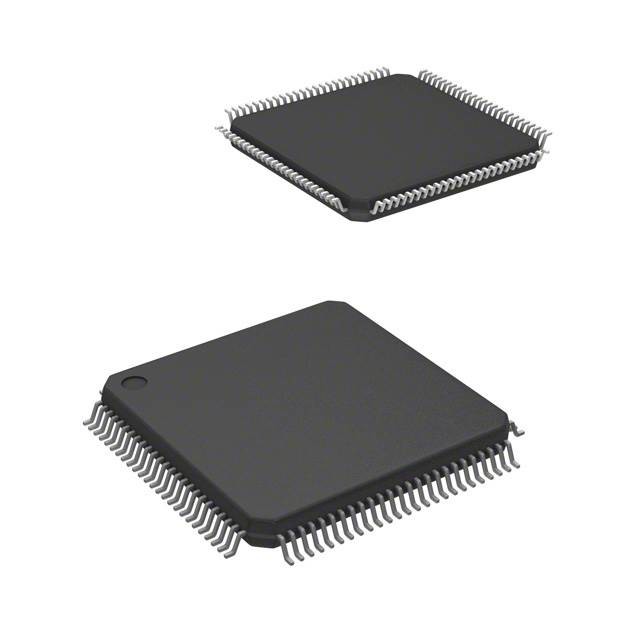

ATSAM3S8CA-AU IC MCU 32BIT 512KB FLASH 100LQFP Microchip technologie

SAM3S Beschrijving

De Atmels SAM3S-serie is een lid van een familie van Flash-microcontrollers gebaseerd op de hoge prestaties 32-bits ARM Cortex-M3 RISC-processor.Het werkt met een maximumsnelheid van 64 MHz en beschikt over maximaal 256 Kbyte Flash en maximaal 48 Kbyte SRAMDe randapparatuur bevat een Full Speed USB-apparaatpoort met ingebouwde transceiver, een High Speed MCI voor SDIO/SD/MMC,een externe businterface met een statische geheugencontroller die verbinding met SRAM biedt, PSRAM, NOR Flash, LCD-module en NAND-flash, 2x USARTs, 2x UARTs, 2x TWIs, 3x SPI, een I2S, evenals 1 PWM-timer, 6x algemene 16-bit-timer, een RTC, een ADC,een 12-bits DAC en een analoge vergelijkingsapparaat.

Kenmerken

• Kern
ARM® Cortex®-M3 versie 2.0 werkt tot 64 MHz

¢ instructieset Thumb®-2
• Pin-to-pin compatibel met AT91SAM7S legacy producten (48- en 64-pin versies)
• Herinneringen
- Van 64 tot 256 Kbytes ingebedde Flash, 128 bit breed toegang, geheugen versneller, enkelvlak

16 Kbytes ROM met ingebouwde bootloaderroutines (UART, USB) en IAP-routines
8 bit Static Memory Controller (SMC): ondersteuning voor SRAM, PSRAM, NOR en NAND Flash

• Systemen
¢ Ingebouwde spanningsregelaar voor eenmalige voeding
¢ Power-on-Reset (POR), Brown-out Detector (BOD) en Watchdog voor veilige werking
Quartz- of keramische resonatoroscillatoren: hoofdvermogen van 3 tot 20 MHz met Foutdetectie en optionele laagvermogen van 32,768 kHz voor RTC of apparaatklok
- Hoogwaardige 8/12 MHz fabrieksbewerkte interne RC-oscillator met 4 MHz standaardfrequentie voor het opstarten van het apparaat.
Slow Clock Interne RC-oscillator als permanente apparaatklok op lage vermogen
¢ Twee PLL's tot 130 MHz voor apparaatklok en voor USB
Temperatuursensor
¢ Tot 22 perifere DMA-kanalen (PDC)
• Low Power Modes
¢ Slaap- en back-upmodus, tot 3 μA in back-upmodus

• Perifere apparatuur
USB 2.0-apparaat: 12 Mbps, 2668 byte FIFO, maximaal 8 tweerichtings eindpunten.
- tot 2 USART's met ISO7816, IrDA®, RS-485, SPI, Manchester en Modem
2 UART's met 2 draden
2 twee-draadinterfaces (I2C-compatibel), 1 SPI, 1 seriële synchrone controller (I2S), 1 High Speed Multimedia Card Interface (SDIO/SD Card/MMC)
- Tot 6 drie-kanaals 16-bit Timer/Counter met opname, golfvorm, vergelijking en PWM-modus. Quadrature Decoder Logic en 2-bit Gray Up/Down Counter voor Stepper Motor
4 kanalen 16 bit PWM met aanvullende output, foutinvoer, 12 bit dead time generator meter voor motorbesturing
- 32-bits Real-time Timer en RTC met kalender- en alarmfuncties
¢ ADC tot 15 kanalen, 1Msps met differentiële invoermodus en programmeerbare vergroting
Een 2-kanaal 12-bits 1Msps DAC
Een analoge comparator met flexibele input selectie, venstermodus, selecteerbare input hysteresis
¢ 32-bits Cyclic Redundancy Check Calculation Unit (CRCCU) (eenheid voor het berekenen van cyclische redundantie)
• Invoer/uitvoer
- Tot 79 I/O-lijnen met externe onderbrekingsmogelijkheden (rand- of niveaugevoeligheid), ontkoppeling, storingsfiltering en beëindiging van de serieweerstand
3 32-bits Parallel Input/Output Controllers, Peripheral DMA Assisted Parallel Capture Mode
• Pakketten
LFBGA, 9 x 9 mm, 0,8 mm
¢ 64-lead LQFP, 12 x 12 mm, toonhoogte 0,5 mm / 64-pad QFN 9x9 mm, toonhoogte 0,45 mm
48-lead LQFP, 9 x 9 mm, toonhoogte 0,5 mm / 48-pad QFN 7x7 mm, toonhoogte 0,45 mm
