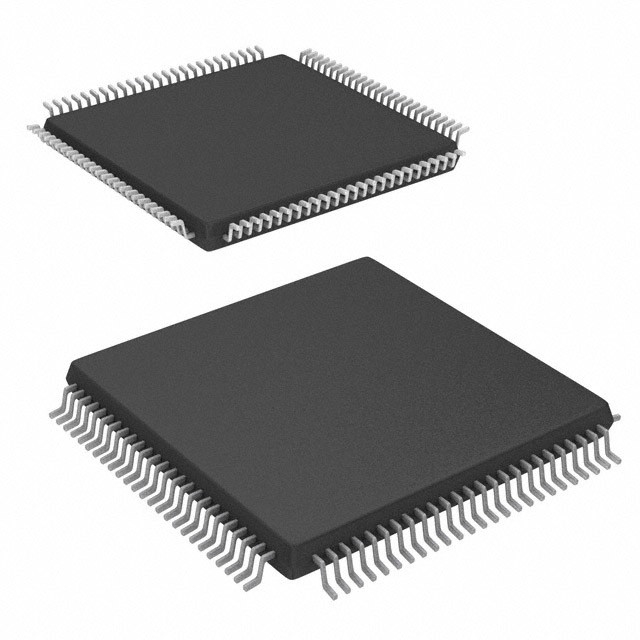

CY8C5668AXI-LP010 IC MCU 32BIT 256KB FLASH 100TQFP

Algemene beschrijving

Met zijn unieke reeks configureerbare blokken is PSoC®5 een echte systeemoplossing die MCU-, geheugen-, analoge en digitale randapparatuurfuncties in één chip biedt.De CY8C52 familie biedt een moderne methode van signaalverwervingDe analoge capaciteit strekt zich uit over het bereik van thermocouples (bijna gelijkstroomspanningen) tot ultrasone signalen.De CY8C52-familie kan tientallen data-acquisitie kanalen en analoge ingangen op elke GPIO-pin verwerkenDe CY8C52-familie is ook een hoogwaardig configureerbaar digitaal systeem met een aantal onderdeelnummers, waaronder interfaces zoals USB, multi-master I2C en CAN.de CY8C52 familie heeft een eenvoudig te configureren logische array, flexibele routing naar alle I/O-pins, en een hoge prestatie 32-bits ARM® CortexTM-M3 microprocessorkern.Ontwerpers kunnen eenvoudig systeemniveau ontwerpen maken met behulp van een rijke bibliotheek van vooraf gebouwde componenten en Booleanse primitieven met behulp van PSoC® CreatorTM, een hiërarchisch schematisch ontwerpinstrument.De CY8C52-familie biedt ongeëvenaarde mogelijkheden voor analoge en digitale integratie van materialen, terwijl het gemakkelijk past bij ontwerpwijzigingen op het laatste moment door eenvoudige firmware-updates.

Kenmerken

■ 32-bits ARM Cortex-M3 CPU kern
□ Gelijktijdige werking op 40 MHz
□ Flashprogramma-geheugen, tot 256 KB, 100.000 schrijfcycli, 20 jaar opslag, meerdere beveiligingsfuncties
□ Tot 64 KB SRAM-geheugen
□ 2 KB EEPROM-geheugen, 1 miljoen cycli, 20 jaar opslag
D 24-kanaal DMA met meerlaagse AHB-bustoegang
• Programmeerbare beschrijvers en prioriteiten
• Ondersteuning van 32-bits-overdracht met hoge bandbreedte
■ laagspanning, ultra laag vermogen
D Breed werkspanningsbereik: 0,5 V tot 5,5 V
□ Hoog efficiënte boostregulator van 0,5 V input naar 1,8 V tot 5,0 V output
□ 2 mA bij 6 MHz
□ Modellen met een laag vermogen, waaronder:
• 300 nA winterslaapmodus met RAM-behoud en LVD
• 2 μA slaapstand met realtime klok en lage spanning
■ veelzijdig I/O-systeem
□ 28 tot 72 I/O (62 GPIO, 8 SIO, 2 USBIO[1])
□ Elke GPIO op elke digitale of analoge randapparatuur
□ Direct LCD-aandrijving vanaf een GPIO, tot 46x16 segmenten [1]
□ 1,2 V tot 5,5 V I/O-interface spanningen, tot 4 domeinen
□ Maskeerbare, onafhankelijke IRQ op elke pin of poort
□ Schmitt trigger TTL-invoer
□ Alle GPIO's kunnen worden geconfigureerd als open drain high/low, pull up/down, High-Z of sterk output
□ Configureerbare GPIO pin staat bij stroom bij reset (POR)
□ 25 mA zinken op SIO
■ Digitale randapparatuur
D 20 tot 24 op PLD gebaseerde programmabele universele digitale blokken
□ Volledige CAN 2.0b 16 RX, 8 TX buffers [1]
□ Full-Speed (FS) USB 2.0 12 Mbps met behulp van een interne oscillator [1]
□ Vier 16-bits configureerbare timer, teller en PWM-blokken
□ Bibliotheek van standaard randapparatuur
• 8, 16, 24 en 32-bits timers, tellers en PWMs
• SPI, UART, I2C
• Veel andere in catalogus verkrijgbaar
□ Bibliotheek van geavanceerde randapparatuur
• Cyclische redundantiecontrole (CRC)
• Pseudo-random sequence (PRS) generator
• LIN Bus 2.0
• Quadrature decoder
■ Analoge randapparatuur (1,71 V ≤ Vdda ≤ 5,5 V)
□ 1,024V±0,1% interne spanningsreferentie over -40°C tot +85°C (14 ppm/°C)
□ SAR ADC, 12-bit bij 1 Msps[1]
□ Twee comparatoren met een responstijd van 75 ns
■ Programmeren, debuggen en traceren
□ JTAG (4 draden), Serial Wire Debug (SWD) (2 draden), Single Wire Viewer (SWV) en TRACEPORT-interfaces
□ Cortex-M3 Flash Patch and Breakpoint (FPB) -blok
□ Cortex-M3 Embedded Trace MacrocellTM (ETMTM) genereert een instructie-trace stream.
□ Cortex-M3 Data Watchpoint and Trace (DWT) genereert gegevensopsporingsinformatie
□ Cortex-M3 Instrumentation Trace Macrocell (ITM) kan worden gebruikt voor debuggen in printf-stijl
□ DWT-, ETM- en ITM-blokken communiceren via het SWV of TRACEPORT met off-chip debug- en trace-systemen
□ Bootloaderprogrammering via I2C, SPI, UART, USB en andere interfaces
■ Precieze, programmeerbare klokken
□ 1 tot 72 MHz interne ±1% oscillator (over het volledige temperatuur- en spanningsbereik) met PLL
□ 4 tot 33 MHz kristal oscillator voor kristal PPM-nauwkeurigheid
□ Interne PLL-klokgeneratie tot 40 MHz
□ Kristallen oscillator van 32.768 kHz
□ interne oscillator met een laag vermogen bij 1 kHz, 100 kHz
■ Temperatuur en verpakking
□ industriële temperatuur van -40°C tot +85°C
□ 48-pin SSOP, 68-pin QFN en 100-pin TQFP pakketopties
