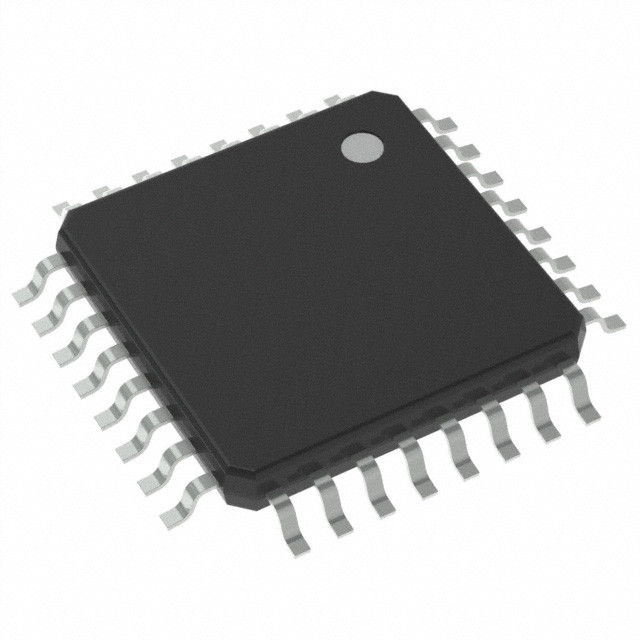

ATTINY48-AUR IC MCU 8BIT 4KB FLASH 32TQFP Microchip technologie

Overzicht

De ATtiny48/88 is een CMOS 8-bits microcontroller met een laag vermogen, gebaseerd op de AVR verbeterde RISC-architectuur.De ATtiny48/88 bereikt doorvoer van 1 MIPS per MHz waardoor de systeemontwerper het stroomverbruik en de verwerkingssnelheid kan optimaliseren.

Kenmerken

• Hoogwaardige, laagvermogen AVR® 8-bits microcontroller
• Geavanceerde RISC-architectuur
123 Krachtige instructies De meeste uitvoeringen van een enkele klokcyclus
32 x 8 Algemene werkregisters
 Volledig statische werking
• High Endurance Niet-vluchtige geheugensegmenten
4K/8K bytes in-systeem zelf programmeerbaar flash programma geheugen
¢ 64/64 Bytes EEPROM
¢ 256/512 Bytes Intern SRAM
Schrijf/wissen cycli: 10.000 Flash/100.000 EEPROM
Bewaring van gegevens: 20 jaar bij 85°C / 100 jaar bij 25°C
Programma-slot voor softwarebeveiliging
• Perifere eigenschappen
Een 8-bits Timer/Teller met aparte Prescaler en Compare Mode
Een 16-bits Timer/Teller met Prescaler, en Vergelijk en Capture Modes
¢ 6- of 8-kanaals 10-bits ADC
¢ Master/Slave SPI serieinterface
2 draad serieinterface (Philips I2C compatibel)
Programmable Watchdog Timer met aparte oscillator op de chip
– On-Chip Analog Comparator
¢ Onderbreken en wakker maken bij pinwisseling
• Speciale kenmerken van de microcontroller
DebugWIRE On-Chip Debug Systeem
In het systeem programmeerbaar via SPI-poort
¢ Power-on reset en programmeerbare brown-out detectie
 Interne gekalibreerde oscillator
¢ Externe en interne onderbrekende bronnen
3 slaapplaatsen: stilstand, ADC geluidsreductie en uitstalling
¢ Temperatuursensor op de chip
• I/O en pakketten
- 24 programmeerbare I/O-lijnen:
• 28-pin PDIP
• 28-pad QFN/MLF
28 programmeerbare I/O-lijnen:
• 32-lead TQFP
• 32-pad QFN/MLF
• UFBGA met 32 ballen
• Werkspanning:
¥ 1,8 ¥ 5,5 V
• Temperatuurbereik:
️ -40°C tot +85°C
• Snelheidsgraad:
¥ 0 ¥ 4 MHz @ 1,8 ¥ 5,5V
0 8 MHz @ 2,7 5.5V
¥ 0 ¥ 12 MHz @ 4,5 ¥ 5,5 V
• Een laag energieverbruik
️ Actieve modus: 1 MHz, 1,8 V: 240 μA
️ Power-Down-modus: 0,1 μA bij 1,8 V
