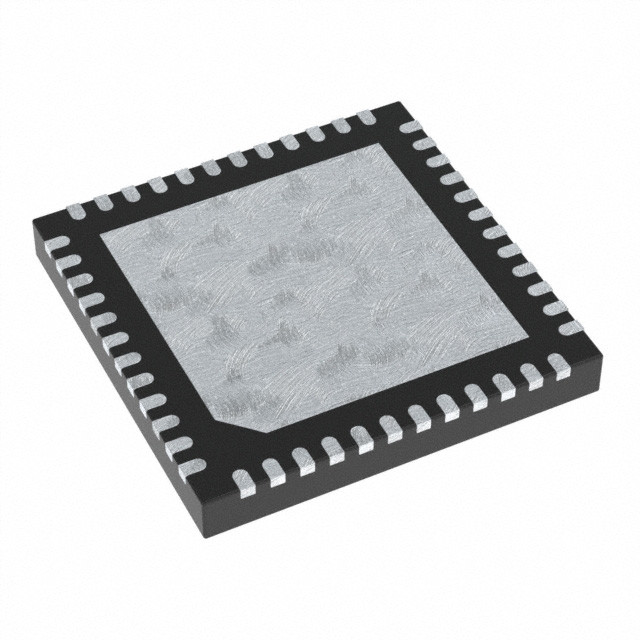

ATSAMD21G18A-MUT IC MCU 32BIT 256KB FLASH 48QFN Microchip technologie

Beschrijving

De SAM D21/DA1 is een serie microcontrollers met een laag vermogen die de 32-bits Arm® Cortex®-M0+ processor gebruikt, en variërend van 32-pins tot 64-pins met maximaal 256 KB Flash en 32 KB SRAM.De SAM D21/DA1 werkt op een maximale frequentie van 48 MHz en bereikt 2.46 CoreMark/MHz. Ze zijn ontworpen voor eenvoudige en intuïtieve migratie met identieke randapparatuurmodules, hex-compatibele code, identieke lineaire adreskaart,en pin compatibele migratiepaden tussen alle apparaten in de productreeksAlle apparaten zijn voorzien van intelligente en flexibele randapparatuur, Event System voor inter-periferiale signalisatie, en ondersteuning voor capacitieve touch knop, schuifregelaar en wiel gebruikersinterfaces.

Kenmerken

• Verwerker
Arm®
Cortex®
-M0+ CPU's die tot 48 MHz draaien
• Hardwaremultiplier met één cyclus
• Micro Trace Buffer (MTB)
• Herinneringen
4/2/1/0.5 KB Flash-sectie voor lezen en schrijven (RWWEE) (niet beschikbaar op apparaten met 256 KB)
¢ 256/128/64/32/16 KB zelfprogrammeerbare Flash in het systeem
32/16/8/4 KB SRAM geheugen
• Systemen
 Power-on reset (POR) en brown-out detection (BOD)
¢ Interne en externe klokopties met 48 MHz Digital Frequency-Locked Loop (DFLL48M) en 48 MHz tot 96 MHz Fractional Digital Phase-Locked Loop (FDPLL96M)
 Externe onderbrekingsregelaar (EIC)
16 externe onderbrekingen
Een niet-maskerbare onderbreking (NMI)
¢ Twee-pin Serial Wire Debug (SWD) programmering, test en debugging interface
• Minder vermogen

¢ Sleepwalking-perifere apparaten
• Perifere apparatuur
12 kanalen Direct Memory Access Controller (DMAC)
12 kanaals evenementensysteem

• Eén 16-bits TC met twee vergelijkings-/opname-kanalen
• Eén 8-bits TC met twee vergelijkings-/opname-kanalen
• Een 32-bits TC met twee comparatie/opname kanalen, met behulp van twee TC's
- tot vier 24-bits Timer/Counters for Control (TCC), met uitgebreide functies:
• Tot vier vergelijkingskanalen met optionele aanvullende output
• Opwekking van een synchroniseerd pulsbreedte-modulatiepatroon (PWM) over de poortpinnen
• Deterministische foutbescherming, snel verval en configureerbare doodtijd tussen complementaire uitgangen
• Dithering die de resolutie met maximaal 5 bit verhoogt en de kwantificatiefout vermindert
PWM-kanalen met TC- en TCC-periferie:
• Tot acht PWM-kanalen op elk 24-bits TCC
• maximaal twee PWM-kanalen op elk 16-bits TCC
• maximaal twee PWM-kanalen op elke 16-bits TC
- 32-bits Real Time Counter (RTC) met klok/kalenderfunctie
️ Wachthondstimer (WDT)
¢ CRC-32-generator
Een universele seriële bus (USB) 2.0-interface met volle snelheid (12 Mbps)
• Ingebedde host- en apparaatfunctie
• Acht eindpunten
- tot zes seriële communicatieinterfaces (SERCOM), die elk kunnen worden geconfigureerd om te werken als:
• USART met full-duplex en single-wire half-duplex configuratie
• I2C tot 3,4 MHz
• SPI
• LIN-klant
Een twee-kanaals Inter-IC Sound (I2S) interface
Een 12-bits, 350 kps Analog-to-Digital Converter (ADC) met maximaal 20 kanalen
• Differentiële en enkelvoudige input
• 1/2x tot en met 16x programmeerbare vergroting
• Automatische compensatie van verplaatsings- en winstfouten
• Oversampling en decimering in hardware om resolutie van 13-, 14-, 15 of 16 bits te ondersteunen

¢ Tot vier analoge vergelijkers (AC) met Window Compare-functie
¢ Perifere touchcontroller (PTC)
• Tot 256 kanalen capacitieve aanraking en nabijheidssensoren
• Invoer/uitvoer
¢ Tot 52 programmeerbare I/O-pins
• Kwalificatie
️ SAM D21 AEC-Q100 Klasse 1 (-40°C tot 125°C)
¢ SAM DA1 AEC-Q100 Klasse 2 (-40C tot 105C)
• Drop-in compatibel met SAM D20
• Pakketten
️ 64-pins TQFP, QFN, UFBGA
️ 48-pin TQFP, QFN
¢ 45-pins WLCSP

️ 32-pins TQFP, QFN
• Werkspanning
SAM D21: 1,62 V
SAM DA1: 2,7V - 3,63V
