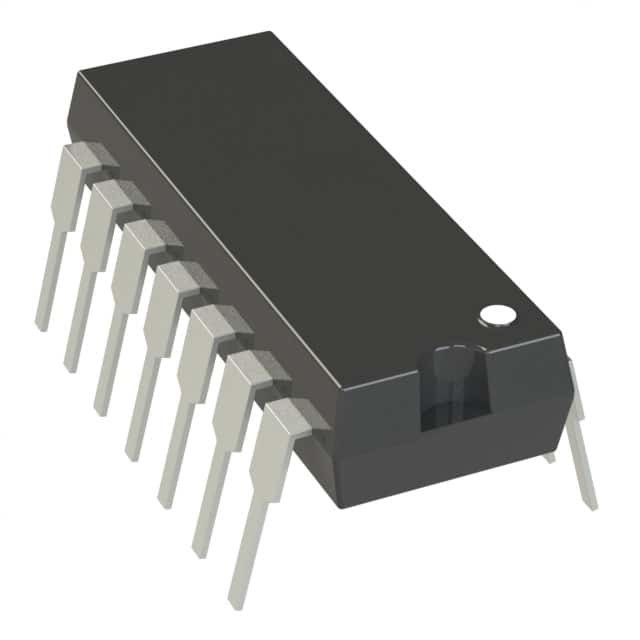

PIC16F684-I/P IC MCU 8BIT 3.5KB FLASH 14DIP Microchip technologie

High-Performance RISC-CPU:

• Slechts 35 instructies om te leren:
- Alle instructies voor een enkele cyclus, behalve de takken
• Werksnelheid:
- gelijkstroom 20 MHz oscillator/klok-invoer
- DC ¢ 200 ns instructiecyclus
• Vermogen tot onderbreking
• 8-niveaue diepe hardware stack
• Directe, indirecte en relatieve adresseringsmodi

Speciale kenmerken van de microcontroller:

• Interne precisie-oscillator:
- Fabriekskalibreerd tot ± 1%, typisch
- Software-keuzebaar frequentiebereik van 8 MHz tot 125 kHz
- Software afstembaar
- Twee-snelheid startmodus
- Crystal mislukking detecteren voor kritieke toepassingen
- Schakeling van de klokmodus tijdens het gebruik voor energiebesparing
• Software Selecteerbare interne oscillator van 31 kHz
• Energiebesparende slaapstand
• Breed werkspanningsbereik (2,0 V tot 5,5 V)
• Industrieel en uitgebreid temperatuurbereik
• Power-on reset (POR)
• Power-up timer (PWRT) en oscillator start timer (OST)
• Brown-out Reset (BOR) met software-besturing
• Verbeterde laagstroom Watchdog Timer (WDT) met on-chip oscillator (software selecteerbare nominale 268 seconden met volledige prescaler) met software enable
• Multiplex Master Clear met pull-up/input pin
• Programmeerbare code bescherming
• High Endurance Flash/EEPROM-cel:
- 100.000 schrijven Flash uithoudingsvermogen
- Eén.000,000 schrijfvermogen EEPROM
- Flash/Data EEPROM-bewaring: > 40 jaar

Vermogen met een laag vermogen:

• Stand-by-stroom:
- 50 nA @ 2,0 V, typisch
• Werkstroom:
- 11 μA @ 32 kHz, 2,0 V, typisch
- 220 μA @ 4 MHz, 2,0 V, typisch
• Watchdog Timer Current:
- 1 μA @ 2,0 V, typisch
