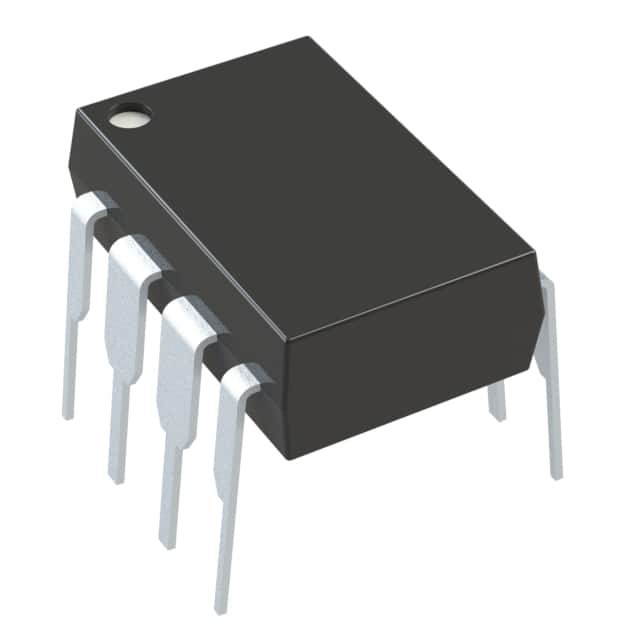

PIC12F508-I/P IC MCU 8BIT 768B FLASH 8DIP Microchip technologie

Beschrijving

De PIC12F508-I/P is een 8-bits high-performance volledig statische Flash-gebaseerde CMOS-microcontroller die een RISC-architectuur gebruikt met slechts 33 instructies met één woord / één cyclus.Alle instructies zijn ééncyclus (200 μs) behalve voor programma-takken.De PIC12F508 leverde een prestatie van een orde van grootte hoger dan hun concurrenten. De 12-bit Wide instructies zijn zeer symmetrisch, wat resulteert in een typische 2:1 codecompressie over andere 8-bits microcontrollers in zijn klasse. De eenvoudig te gebruiken en gemakkelijk te onthouden instructieset vermindert de ontwikkeltijd aanzienlijk. Uitgerust met speciale functies die de systeemkosten en energiebehoeften verminderen.De Power-on reset (POR) en device reset timer (DRT) elimineren de noodzaak voor externe reset circuitry.

Kenmerken

Basiskern met 33 instructies, 2 stapelniveaus
Alle instructies met één cyclus, behalve voor programma-takken die twee cycli hebben
12-bits Breed instructies
8-bits Wijd datapad
25mA bron/zink stroom I/O
Slaapstroom van laag vermogen (100nA)
Een 8-bits timer (TMR0)
Wachthondstimer (WDT)
In-Circuit Serial ProgrammingTM (ICSPTM) mogelijkheid
Ondersteuning voor debuggen in het circuit
Programmeerbare codebescherming
Technologie voor laagvermogen snelle flitsen
Volledig statisch ontwerp

Toepassing

De PIC12F508/509/16F505-apparaten zijn geschikt voor toepassingen variërend van apparaten voor persoonlijke verzorging en beveiligingssystemen tot afstandszenders/ontvangers met een laag vermogen.De Flash-technologie maakt het aanpassen van toepassingsprogramma's (zendercodes) mogelijk.De kleine afdrukpakketten, voor door gaten of oppervlakten monteren, zijn zeer eenvoudig en gemakkelijk te gebruiken.maken deze microcontrollers perfect voor toepassingen met ruimtebeperkingenDe PIC12F508/509/16F505-apparaten zijn zeer veelzijdig, zelfs in gebieden waar voorheen geen microcontrollergebruik is overwogen (bijv.g., timerfuncties, logica en PLD's in grotere systemen en coprocessortoepassingen).
