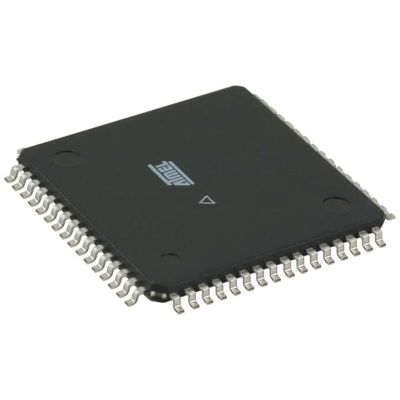

ATMEGA64A-AUR IC MCU 8BIT 64KB FLASH 64TQFP Microchip technologie

Overzicht

De ATmega64A is een CMOS 8-bits microcontroller op basis van de AVR verbeterde RISC architectuur.de ATmega64A heeft een doorvoer van 1 MIPS per MHz, waardoor de systeemontwerper het energieverbruik ten opzichte van de verwerkingssnelheid kan optimaliseren.

Kenmerken

• High-performance, Low-power Atmel® AVR® 8-bit microcontroller
• Geavanceerde RISC-architectuur
130 Krachtige instructies De meeste uitvoering van een enkele klokcyclus
32 x 8 Werkregisters voor algemeen gebruik + Registers voor perifere besturing
 Volledig statische werking
¢ Tot 16 MIPS-doorvoer bij 16 MHz
– On-chip 2-cycle Multiplier
• High Endurance Niet-vluchtige geheugensegmenten
64 Kbytes in-systeem herprogrammeerbaar Flash programma geheugen
2 Kbytes EEPROM
4 Kbytes Intern SRAM
Schrijf/wissen cycli: 10.000 Flash/100.000 EEPROM
Bewaring van gegevens: 20 jaar bij 85°C/100 jaar bij 25°C
Optioneel opstartcode-onderdeel met onafhankelijke lock bits
• In-System Programming door On-Chip Boot Program
• Echte lezen-schrijven

Programma-slot voor softwarebeveiliging
SPI-interface voor in-systeemprogrammering
• JTAG (IEEE std. 1149.1 Conform) Interface
Vermogen voor grensscan volgens de JTAG-norm
¢ Uitgebreide ondersteuning voor debug op de chip
Programmering Flash, EEPROM, fusie,
en Lock Bits via de JTAG-interface
• Perifere eigenschappen
Twee 8-bits Timers/Tellers met aparte prescalers en vergelijkingsmodi
2 uitgebreide 16-bits timer/tellers
met gescheiden prescaler, vergelijk modus en opname modus
️ Realtime-teller met aparte oscillator
Twee 8-bits PWM-kanalen
6 PWM-kanalen met programmeerbare resolutie van 1 tot 16 bits
8 kanaal, 10 bit ADC
• 8 Kanalen met één eind
• 7 verschillende kanalen
• 2 differentiële kanalen met programmeerbare winst (1x, 10x, 200x)
Bytegeoriënteerde twee-draad serieinterface
¢ Dual programmeerbare serie USART's
¢ Master/Slave SPI serieinterface
Programmable Watchdog Timer met oscillator op chip
– On-chip Analog Comparator
• Speciale kenmerken van de microcontroller
¢ Power-on reset en programmable brown-out detectie
 Intern gekalibreerde RC-oscillator
¢ Externe en interne onderbrekende bronnen
6 slaapmodus: stilstand, ADC geluidsreductie,
Energiebesparing, uitstroom, stand-by en verlengd
In stand-by
¢ Software-selectieve klokfrequentie
¢ ATmega103 Compatibiliteitsmodus geselecteerd door een zekering
¢ Global Pull-up uitschakelen
• I/O en pakketten
53 Programmeerbare I/O-lijnen
¢ 64-lead TQFP en 64-pad QFN/MLF
• Werkspanningen
¥ 2,7 - 5,5 V voor ATmega64A
• Snelheidsgraad
0 - 16 MHz voor ATmega64A
