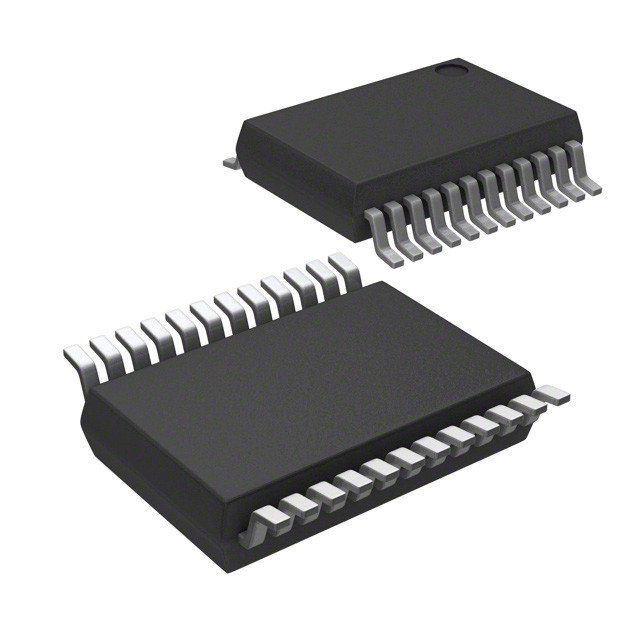

EFM8BB21F16G-C-QSOP24R IC MCU 8BIT 16KB FLASH 24QSOP Silicon Labs

EFM8 Universele bijenfamilie

EFM8UB2-gegevensblad

Lijst met kenmerken

De onderstreepte kenmerken van EFM8UB2 worden hieronder weergegeven.
• Kern:
• Pipelineed CIP-51 Core
• Volledig compatibel met de standaard 8051-instructieset
• 70% van de instructies worden uitgevoerd in 1-2 klokcycli
• 48 MHz maximale bedrijfsfrequentie
• Geheugen:
• Flashgeheugen tot 64 KB, herprogrammeerbaar in het systeem via firmware.
• Tot 4352 bytes RAM (waaronder 256 bytes standaard 8051 RAM en 4096 bytes on-chip XRAM)
• Vermogen:
• Interne LDO-regelaar voor CPU-kernspanning
• Interne 5 tot 3,3 V LDO maakt directe aansluiting op USB-net mogelijk
• Power-on-reset-circuit en uitvalmelders
• I/O: maximaal 40 totale multifunctionele I/O-pins:
• Flexible randapparatuur voor randapparatuur
• 10 mA bron, 25 mA gootsteen maakt directe aandrijving van LED's mogelijk
• Horlogebronnen:
• Interne precisie-oscillator van 48 MHz ( ±1,5% nauwkeurigheid zonder USB-klokherstel, ±0,25% nauwkeurigheid met USB-klokherstel)
• Interne laagfrequente oscillator van 80 kHz
• Externe kristal-, RC-, C- en CMOS-klokopties
• Timers/tellers en PWM:
• 5-kanaals programmabel tellerarray (PCA) met ondersteuning voor PWM, vangst/vergelijking en frequentie-uitgangsmodus met watchdog timer functie
• 6 x 16-bits algemene timer
• Communicatie en digitale randapparatuur:
• Universal Serial Bus (USB) Function Controller met acht flexibele eindpuntspijpen, geïntegreerde transceiver en 1 KB FIFO RAM
• 2 x UART
• SPITM Meester / Slaaf
• 2 x SMBusTM/I2CTM Master / Slave
• Externe geheugeninterface (EMIF)
• Analoog:
• 10-bits analoog-digitale converter (ADC0)
• 2 x lage stroom analoge vergelijkingsapparaten
• On-chip, niet-intrusieve debugging
• Volledig geheugen en registercontrole
• Vier hardware-breukpunten, één-stap
• USB bootloader vooraf geladen
• Temperatuurbereik -40 tot 85 oC
• Eenmalige stroomvoorziening 2,65 tot 3,6 V
• QFP48, QFP32 en QFN32 pakketten
