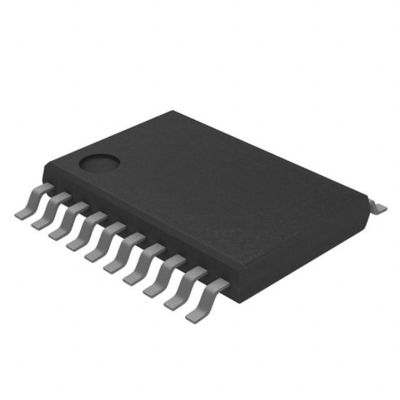

MC9S08SH8CTJ IC MCU 8BIT 8KB FLASH 20TSSOP N✖P USA Inc.

Overzicht van het apparaat

De MC9S08SH8 leden van de goedkope, hoogwaardige HCS08 familie van 8-bits microcontroller eenheden (MCU's).Alle MCU's in de familie gebruiken de verbeterde HCS08-kern en zijn verkrijgbaar met verschillende modules, geheugengroottes, geheugentypen en pakkettypen.

MC9S08SH8 Kenmerken

8-bits HCS08 centrale processor (CPU)
• 40-MHz HCS08 CPU (centrale processor)
• HC08-instructieset met extra BGND-instructie
• Ondersteuning voor maximaal 32 onderbrekings-/resetbronnen

Geheugen op de chip

• FLASH-lezen/programma's/verwijderen bij volledige werkspanning en temperatuur
• Random-access geheugen (RAM)

Energiebesparende modus

• Twee zeer lage stroomstopmodus
• Verminderde vermogen in wachtstand
• Real-time onderbreking met zeer laag vermogen voor gebruik tijdens het draaien, wachten en stoppen

Opties voor klokbron

• Oscillator (XOSC) loopbesturende Pierce-oscillator; kristal- of keramische resonator bereik van 31,25 kHz tot 38,4 kHz of 1 MHz tot 16 MHz
• Interne klokbron (ICS) ∆ Interne klokbronmodule met een frequentiegesloten lus (FLL) die wordt bestuurd door een interne of externe referentie.2% resolutie en 2% afwijking ten opzichte van temperatuur en spanning; ondersteunt busfrequenties van 2 MHz tot 20 MHz.

Bescherming van het systeem

• Goed functionerende computer (COP) met optie om te draaien vanaf een toegewijde 1 kHz interne klokbron of busklok
• Lage-spanningsdetectie met reset of onderbreking; selecteerbare startpunten
• Onwettige opsporing met reset
• Onwettige adresdetectie met reset
• FLASH-blokkeringsbescherming

Ontwikkelingssteun

• Interface voor achtergronddebug met één draad
• Breakpoint-mogelijkheid om een enkele breakpoint-instelling mogelijk te maken tijdens in-circuit debugging (plus nog twee breakpoints in de on-chip debug module)
• On-chip, in-circuit emulatie (ICE) debug module met twee comparatoren en negen trigger modes.Debug-module ondersteunt zowel tag als force breakpoints.
(Vervolg...)
