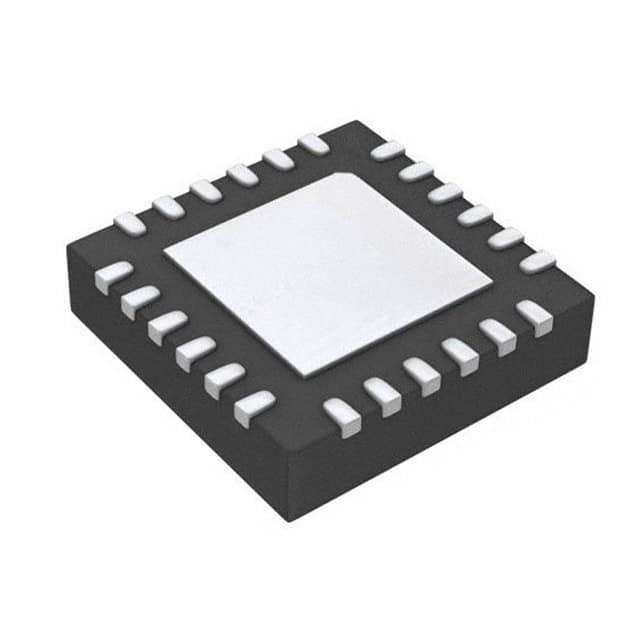

C8051F550-IM IC MCU 8BIT 32KB FLASH 24QFN Silicon Labs

Overzicht van het systeem

De apparaten van de C8051F52x/F52xA/F53x/F53xA-familie zijn volledig geïntegreerde, laagvermogen, mixed-signal system-on-a-chip MCU's.1 voor de selectie van specifieke productkenmerken.

■ 8051-compatibele microcontrollerkern met hogesnelheidspijpleiding (tot 25 MIPS)

■ In-system, full-speed, niet-intrusieve debug-interface (op de chip)
■ Echte 12-bit 200 kps ADC met analoge multiplexer en maximaal 16 analoge ingangen
■ Precies programmeerbare interne oscillator met een frequentie van 24,5 MHz met een bereik van ±0.5% over het temperatuurbereik en voor VDD-spanningen die hoger zijn dan of gelijk zijn aan de minimale uitgang van de spanningsregulator op de chip bij de lage instellingDe oscillator is binnen +1,0% voor VDD-spanningen onder deze minimale uitgangsinstelling.
■ Tot 7680 bytes flashgeheugen op de chip
■ 256 bytes RAM op de chip
■ Verbeterde UART- en SPI-seriële interfaces die in hardware zijn geïmplementeerd
■ LIN 2.1 perifere apparatuur (volledig achterwaarts compatibel, master- en slavenmodus)
■ Drie 16-bits timer voor algemeen gebruik
■ Programmable Counter/Timer Array (PCA) met drie capture/compare modules en Watchdog Timer functie
■ On-chip Power-On Reset, VDD-monitor en temperatuursensor
■ On-chip spanningsvergelijker
■ Tot 16 poorten I/O

Analoog randapparatuur

- 12-bit ADC
• Programmabele doorvoer tot 200 kps
• Tot 6/16 externe ingangen
• Gegevensafhankelijke interruptgenerator
• Ingebouwde temperatuursensor
- Vergelijkend
• Programmeerbare hysteresis en reactietijd
• Kan worden geconfigureerd als ontwakings- of resetbron
• Lage stroom
- POR/Brownout detector.
- Spanningsreferentie ¥1,5 en 2,2 V (programmabel)
Debug op de chip
- On-chip debug circuitry vergemakkelijkt full-speed, non-intrusieve in-system debug (Geen emulator vereist)
- Biedt breekpunten, enkel stappen
- Geheugen en registers inspecteren/wijzigen
- Volledige ontwikkelkit.
Voerspanning 2,0 tot 5,25 V
- Ingebouwde LDO-regelaar
High-Speed 8051 μC Core
- Pipelined instructiearchitectuur; voert 70% van de instructies uit in 1 of 2 systeemklokken
- tot 25 MIPS-doorvoer met 25 MHz-systeemklok
- Uitgebreide onderbrekingshandleider
Geheugen
- 8/4/2 kB Flash; In-system byte programmeerbaar in 512 byte sectoren
- 256 bytes interne data RAM
Digitale randapparatuur
- 16/6 poort I/O; push-pull of open afvoer, 5 V tolerant
- Hardware SPITM, en UART seriële poort
- LIN 2.1 Controller (Master en Slave in staat); geen kristal vereist
- Drie 16-bits-tellers/timer voor algemeen gebruik
- Programmeerbare 16-bits teller/timer matrix met drie capture/compare modules, WDT
Horlogebronnen
- Interne oscillatoren: 24,5 MHz ± 0,5% nauwkeurigheid ondersteunt UART en LIN-Master werking
- Externe oscillator: Crystal, RC, C of Clock (1 of 2 pin modus)
- Kan wisselen tussen klok bronnen op de vlucht
Pakketten
- 10-pin DFN (3 x 3 mm)
- 20-pin QFN (4 x 4 mm)
- 20-pin TSSOP
Kwalificeerd in de automobielindustrie
- Temperatuurbereik: ¥40 tot +125 °C
