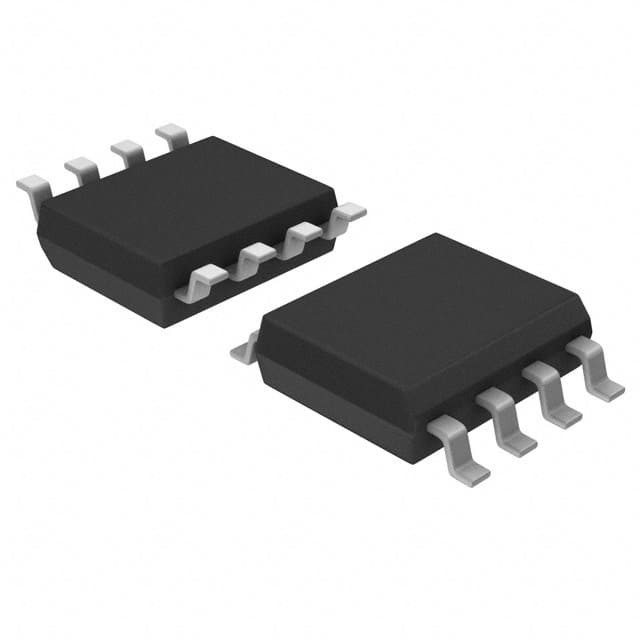

ATTINY13A-SFR IC MCU 8BIT 1KB FLASH 8SOIC Microchip technologie

Kenmerken

• Hoogwaardige, laagvermogen AVR® 8-bits microcontroller
• Geavanceerde RISC-architectuur
120 Krachtige instructies
32 x 8 Algemene werkregisters
 Volledig statische werking
¢ Tot 20 MIPS doorvoer bij 20 MHz
• High Endurance Niet-vluchtige geheugensegmenten
1K Bytes in-systeem zelfprogrammeerbaar Flash programma geheugen
- 64 Bytes EEPROM
- 64 Bytes Intern SRAM
Schrijf/wissen cycli: 10.000 Flash/100.000 EEPROM
Bewaring van gegevens: 20 jaar bij 85°C/100 jaar bij 25°C (zie bladzijde 6)
Programmeringsslot voor zelfprogrammering Flash & EEPROM Data Security
• Perifere eigenschappen
Een 8-bits timer/teller met prescaler en twee PWM-kanalen
4 kanalen, 10 bit ADC met interne spanningsreferentie
Programmable Watchdog Timer met aparte oscillator op de chip
– On-chip Analog Comparator
• Speciale kenmerken van de microcontroller
DebugWIRE On-chip Debug-systeem
In het systeem programmeerbaar via SPI-poort
¢ Externe en interne onderbrekende bronnen
¢ Low Power Idle, ADC Noise Reduction, en Power-Down Modes
Verbeterde power-on reset circuit
- Programmabel brown-out detectie circuit met software uitschakelen functie
 Interne gekalibreerde oscillator
• I/O en pakketten
8 pin PDIP/SOIC: zes programmeerbare I/O-lijnen
¢ 10-pad MLF: zes programmeerbare I/O-lijnen
¢ 20-pad MLF: zes programmeerbare I/O-lijnen
• Werkspanning: ¥ 1,8 ¥ 5,5 V
• Snelheidsgraad:
¥ 0 ¥ 4 MHz @ 1,8 ¥ 5,5V
¥ 0 ¥ 10 MHz @ 2,7 ¥ 5,5 V
0 20 MHz @ 4,5 5,5 V
• Industriële temperatuurbereik
• Een laag energieverbruik
Actieve modus:
• 190 μA bij 1,8 V en 1 MHz
“Idle Mode:
• 24 μA bij 1,8 V en 1 MHz
