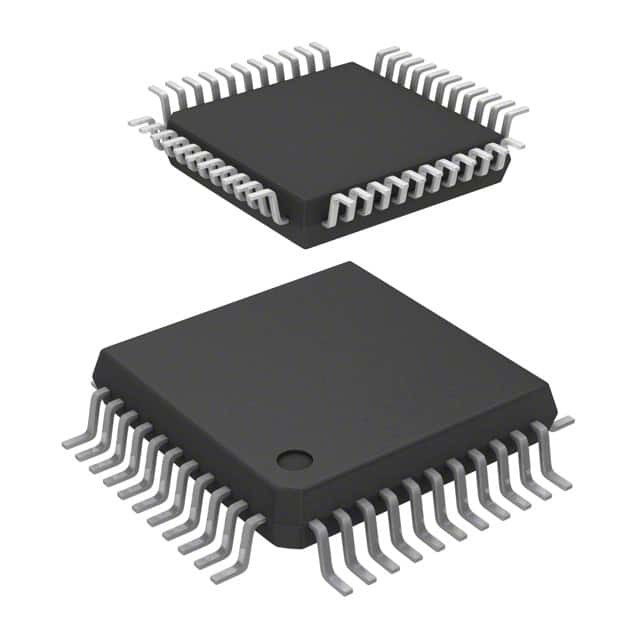

ST72F324LJ2T5TR IC MCU 8BIT 8KB FLASH 44LQFP STMicroelectronica

Beschrijving

De apparaten ST72F324L en ST72324BL behoren tot de ST7-microcontrollerfamilie en zijn ontworpen voor toepassingen in de middenklasse die op 3,3 V draaien. Verschillende pakketopties bieden tot 32 I / O-pins.
Alle apparaten zijn gebaseerd op een gemeenschappelijke industriestandaard 8-bits kern, met een verbeterde instructieset en zijn beschikbaar met Flash- of ROM-programmageheugen.De architectuur van de ST7-familie biedt zowel kracht als flexibiliteit aan softwareontwikkelaarsDe on-chip randapparatuur omvat een A/D-converter, 2 algemene timers, een SPI-interface en een SCI-interface.
Om energie te besparen, kan de microcontroller dynamisch schakelen naar WAIT, SLOW, ACTIVE-HALT of HALT-modus wanneer de applicatie in rust- of stand-by staat is.

Kenmerken

■ Herinneringen
- 8 tot 32K dual voltage High Density Flash (HD Flash) of ROM met leesbeschermingsmogelijkheid.
384 tot 1K bytes RAM
HDFlash-duur: 100 cycli, gegevensbewaring: 40 jaar bij 85°C
■ Clock, Reset en Supply Management
¢ klokbronnen: kristallen/keramische resonator-oscillatoren, interne RC-oscillator en bypass voor externe klok
PLL voor 2x frequentievermenigvuldiging
Vier energiebesparende modi: stilstaan, actief stilstaan, wachten en langzaam
■ Onderbreking van het beheer
– Nested interrupt controller
10 onderbrekingsvectoren plus TRAP en RESET
9/6 externe onderbrekingslijnen (op 4 vectoren)
■ Tot 32 I/O-poorten
️ 32/24 multifunctionele bidirectionele I/O-lijnen
22/17 alternatieve functielijnen
️ 12/10 hoge wasbakken
■ 4 Timers
Hoofdklokcontroller met: Realtime basis, piep- en uitklokmogelijkheden
– Configurable watchdog timer
16 bits Timer A met: 1 input capture, 1 output compare, externe clock input, PWM en pulsgenerator modi
16 bit Timer B met: 2 input captures, 2 output compares, PWM en pulsgenerator modi
■ 2 Communicatieinterfaces
¢ SPI synchrone seriële interface
SCI asynchrone seriële interface
■ 1 Analoog perifere apparatuur
10 bit ADC met maximaal 12 invoerpoorten
■ Instructiesets
8 bit gegevensmanipulatie
63 Basisinstructies
17 hoofd adresseringsmodus
8 x 8 Onondertekende vermenigvuldigingsinstructie
■ Ontwikkelingsinstrumenten
¢ Volledig hardware/softwareontwikkelingspakket
 In-circuit test mogelijkheden
