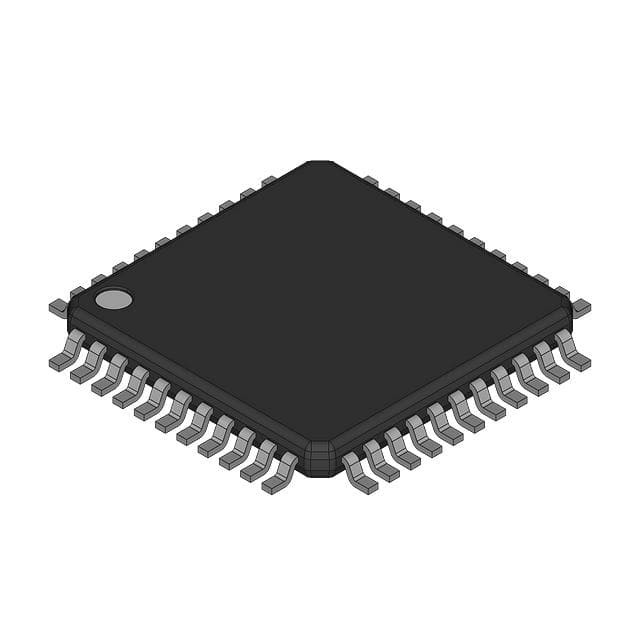

AT80C51RA2-RLTUM IC MCU 8BIT ROMLESS 44VQFP Atmel

Beschrijving

Atmel TS8xC51Rx2 is een high performance CMOS ROM, OTP, EPROM en ROMless versie van de 80C51 CMOS single chip 8-bit microcontroller.De TS8xC51Rx2 behoudt alle functies van de 80C51 met uitgebreide ROM/EPROM capaciteit (16/32/64 Kbyte), 256 bytes intern RAM, een 7-bron, 4-niveau interruptsystem, een op-chip oscillator en drie timer/tellers.

Kenmerken

• 80C52 Compatibel
- 8051 pin en instructie compatibel
4 8-bits I/O-poorten
3 16-bits timer/tellers
256 bytes scratchpad RAM
• Architectuur voor hogesnelheden
️ 40 MHz @ 5V, 30MHz @ 3V
X2 Verbetering van de snelheid (6 uur/machinecyclus)
️ 30 MHz @ 5V, 20 MHz @ 3V (gelijk aan
️ 60 MHz @ 5V, 40 MHz @ 3V)
• Dual Data Pointer
• On-chip ROM/EPROM (16K-byte, 32K-byte, 64K-byte)
• On-chip uitgebreide RAM (XRAM) (256 of 768 bytes)
• Programmeerbare tijdsberekening en op/af timer/teller 2
• Programmable Counter Array met
¢ High Speed Output,
Vergelijk / vang,
¢ Pulsbreedte-modulator,
¢ Watchdog Timer mogelijkheden
• Hardware Watchdog Timer (eenmalig ingeschakeld met Reset-Out)
• 2 extra 8-bits I/O-poorten beschikbaar op RD2 met hoge pin count-pakketten
• Asynchrone poortherstel
• Interrupt Structure met
7 Onderbroken bronnen,
- 4 prioriteitsonderbrekingssysteem
• Full duplex Verbeterde UART
¢ Het opsporen van framingsfouten
Automatische adresherkenning
• lage EMI (remmen van ALE)
• Power Control-modi
– Idle mode
– Power-down mode
️ Afsluitflag
• Eenmalige modus (On-chip emulatie)
• Stroomvoorziening: 4,5-5V, 2,7 - 5,5V
• Temperatuurbereik: commercieel (0 tot 70 °C)^oC) en Industrie (-40 tot 85^oC)
• Pakketten: PDIL40, PLCC44, VQFP44 1.4, PLCC68, VQFP64 1.4
