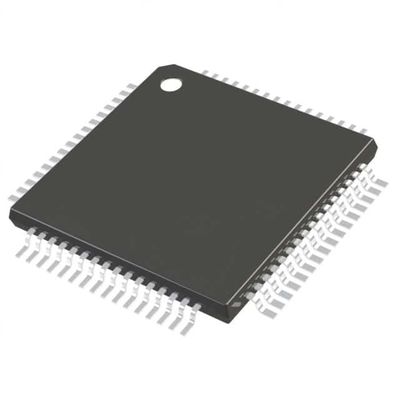

ATSAMD21J17A-AU IC MCU 32BIT 128KB FLASH 64TQFP Microchip technologie

ATSAM3U4/2/1 Beschrijving

De Atmels SAM3U-serie is een lid van een familie van Flash-microcontrollers op basis van de hoge prestaties 32-bits ARM Cortex-M3 RISC-processor.Het werkt met een maximale snelheid van 96 MHz en beschikt over maximaal 256 Kbyte Flash en maximaal 52 Kbyte SRAMDe perifere set bevat een High Speed USB Device-poort met ingebedde transceiver, een High Speed MCI voor SDIO/SD/MMC, een External Bus Interface met NAND Flash controller,tot 4xUSARTs (SAM3U1C/2C/4C hebben 3), tot 2xTWI's (SAM3U1C/2C/4C hebben 1), tot 5xSPI's SAM3U1C/2C/4C hebben 4), evenals 4xPWM-timers, 3xalgemene 16-bit-timers, een RTC, een 12-bit ADC en een 10-bit ADC.

Kenmerken

• Kern
ARM® Cortex®-M3 versie 2.0 loopt tot 96 MHz
– Memory Protection Unit (MPU)
¢ instructieset Thumb®-2
• Herinneringen
- van 64 tot 256 Kbytes ingebedde Flash, 128 bit breed toegankelijk, geheugenversneller, dubbele bank
¢ Van 16 tot 48 Kbyte ingebed SRAM met dubbele banken
16 Kbytes ROM met ingebouwde bootloaderroutines (UART, USB) en IAP-routines
Static Memory Controller (SMC): ondersteuning voor SRAM, NOR, NAND. NAND Flash controller met 4 Kbyte RAM buffer en ECC
• Systemen
¢ Ingebouwde spanningsregelaar voor eenmalige voeding
- POR, BOD en Watchdog voor veilige reset
Quartz- of resonatoroscillatoren: 3 tot 20 MHz voor het hoofdvermogen en optionele laagvermogen 32,768 kHz voor RTC of apparaatklok.
High precision 8/12 MHz factory trimmed internal RC oscillator met 4 MHz Default Frequency voor snelle apparaatstart
Slow Clock Interne RC-oscillator als permanente klok voor apparaatklok in lage-vermogenstand
Een PLL voor apparaatklok en een speciale PLL voor USB 2.0 High Speed Device
¢ Tot 17 perifere DMA-kanalen (PDC) en 4 centrale DMA-kanalen
• Low Power Modes
¢ Slaap- en back-upmodus, tot 2,5 μA in back-upmodus
¢ Backup-domein: VDDBU-pin, RTC, 32 back-upregisters
¢ Ultra laag vermogen RTC: 0,6 μA
• Perifere apparatuur
USB 2.0-apparaat: 480 Mbps, 4-kbyte FIFO, maximaal 7 tweerichtings eindpunten, speciale DMA
 Tot 4 USART's (ISO7816, IrDA®, Flow Control, SPI, Manchester Support) en één UART
¢ Tot 2 TWI (I2C compatibel), 1 SPI, 1 SSC (I2S), 1 HSMCI (SDIO/SD/MMC)
3 kanaal 16-bits Timer/Counter (TC) voor opname, vergelijking en PWM
4 kanalen 16 bit PWM (PWMC)
- 32-bits Real Time Timer (RTT) en RTC met kalender- en alarmfuncties
8 kanalen 12 bits 1MSPS ADC met differentiële invoermodus en programmeerbare gainstage, 8 kanalen 10 bits ADC
• Invoer/uitvoer
- Tot 96 I/O-lijnen met externe onderbrekingsmogelijkheden (rand- of niveaugevoeligheid), ontkoppeling, storingsfiltering en beëindiging van de serieweerstand
3 32-bits parallelle input/outputs (PIO)
• Pakketten
️ 100 lood LQFP, 14 x 14 mm, tussenlaag 0,5 mm
️ 100 bal TFBGA, 9 x 9 mm, toonhoogte 0,8 mm
️ LQFP met 144 lood, 20 x 20 mm, tussenlaag 0,5 mm
️ 144-bal LFBGA, 10 x 10 mm, toonhoogte 0,8 mm
