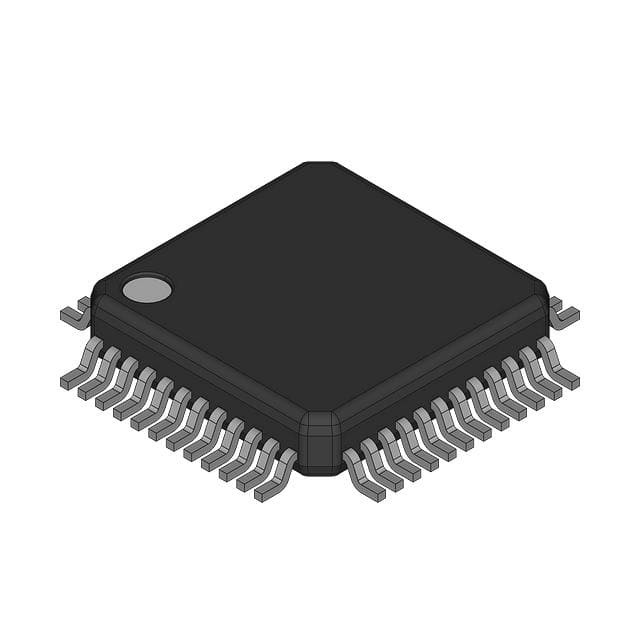

LM3S828-IQN50-C2 IC MCU 32BIT 64KB FLASH 48LQFP Luminary Micro

[Luminary Micro.]

Architectonisch overzicht

De Luminary Micro StellarisTM-familie van microcontrollers – de eerste ARM® CortexTM-M3-gebaseerde controllers – biedt hoogwaardige 32-bit computing voor kostensensitieve ingebedde microcontrollertoepassingen.Deze baanbrekende onderdelen bieden klanten 32-bits prestaties tegen een prijs die gelijk is aan oudere 8- en 16-bits apparaten, allemaal in een pakket met een kleine voetafdruk.

Productkenmerken

De microcontroller LM3S801 bevat de volgende productkenmerken:
■ 32-bits RISC-prestaties
32 bit ARM® CortexTM-M3 v7M-architectuur geoptimaliseerd voor kleine embedded applicaties
¢ Thumb®-compatibele thumb-2-instructiesetprocessorkern voor hoge code dichtheid
50 MHz-operatie
¢ Hardwaredevisie en enkelvoudige vermenigvuldiging
¢ Geïntegreerde geneste vectorinterruptcontroller (NVIC) die deterministische onderbrekingshandleiding biedt
26 onderbrekingen met acht prioriteitsniveaus
De geheugenbeschermingseenheid (MPU) biedt een bevoorrechte modus voor beschermde besturingssysteemfunctionaliteit.
¢ Niet-uitgelijnd gegevenstoegang, waardoor gegevens efficiënt in het geheugen kunnen worden ingepakt
¢ Atomic bit manipulation (bit-banding) zorgt voor maximaal geheugengebruik en gestroomlijnde perifere besturing
■ Intern geheugen
64 KB flash met een enkele cyclus
• Gebruiker-beheerde flashblokbescherming op basis van een 2-KB-blok
• Gebruikersbeheerde flashdataprogrammering
• door de gebruiker gedefinieerd en beheerd flitsbeschermingsblok
8 KB SRAM voor een enkele cyclus
■ Timers voor algemeen gebruik
- 3 timers, die elk kunnen worden geconfigureerd als één 32-bits timer of als twee 16-bits timers
- 32-bits Timer modus:
• Programmeerbare eenschot-timer
• Programmeerbare periodieke timer
• Real-Time Clock wanneer een externe 32.768-KHz-klok als ingang wordt gebruikt
• Gebruikersactivated stalling in periodieke en one-shot modus wanneer de controller de CPU Halt flag tijdens de debugging bevestigt
- 16 bit Timer modus:
• Algemene timerfunctie met een 8-bits prescaler
• Programmeerbare eenschot-timer
• Programmeerbare periodieke timer
• Gebruikersactivated stalling wanneer de controller de CPU bevestigt Halt flag tijdens debug
- 16 bits Input Capture-modus:
• Opname van het aantal ingangsranden
• Input edge time capture
- 16-bits PWM-modus:
• Eenvoudige PWM-modus met door software programmeerbare uitgangsinversie van het PWM-signaal
■ ARM FiRM-compatibele Wachthondstimer
- 32 bit down-teller met een programmeerbaar belastingregister
- Een aparte horloge met een activatie-afsluiting.
- Programmeerbare interrupt generatie logica met interrupt masking
¢ Bescherming van het slotregister tegen ontsnapte software
¢ Herstel generatielogica met een in- en uitschakelen
Gebruikersactivated stalling wanneer de controller de CPU Halt flag tijdens de debugging bevestigt
■ Synchrone serieinterface (SSI)
¢ Meester- of slavenoperatie
Programmeerbare clock bit rate en prescale
- Afzonderlijke verzenden en ontvangen FIFOs, 16 bits breed, 8 plaatsen diep
¢ Programmeerbare interface werking voor Freescale SPI, MICROWIRE of Texas Instruments synchrone seriële interfaces
- Programmeerbare gegevensraamgrootte van 4 tot 16 bits
 Interne loopback-testmodus voor diagnostische/debug-tests
■ UART
2 volledig programmeerbare UART's van type 16C550
¢ Afzonderlijke 16x8 verzenden (TX) en 16x12 ontvangen (RX) FIFO's om de CPU onderbreken dienstbelasting te verminderen
- Programmabele baud-rate generator met breukdeler
- Programmeerbare FIFO-lengte, inclusief 1 byte diepe werking die een conventionele dubbel bufferinterface biedt
FIFO triggerniveaus van 1/8, 1/4, 1/2, 3/4 en 7/8
- standaard asynchrone communicatie bits voor start, stop en pariteit
¢ detectie van valse start-bit
¢ Lijnbreukopwekking en -detectie
(Vervolg...)

Doeltoepassingen

■ Fabriekautomatisering en -controle
■ industriële stroomtoestellen
■ Automatisering van gebouwen en woningen
■ borstelloze gelijkstroom- en wisselstroominductiemotoren
