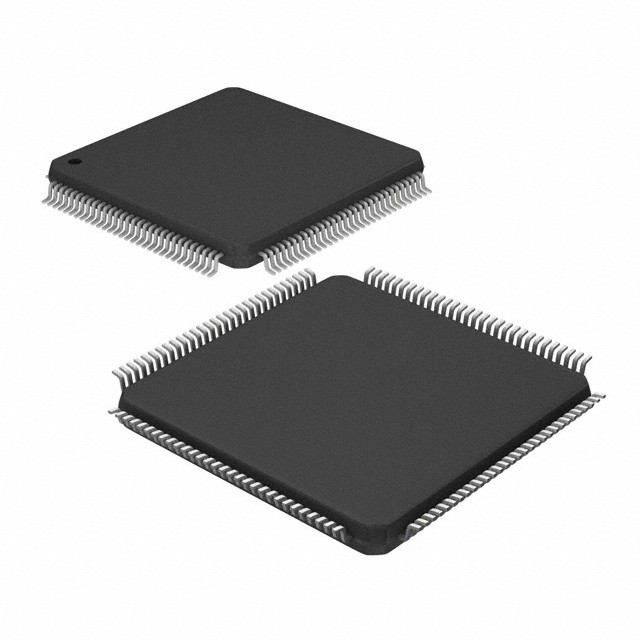

MB90223PF-GT-137-BND IC MCU 16BIT 64KB MROM 120PQFP Infineon Technologies

■ OUTLINE

The MB90220 series of general-purpose high-performance 16-bit microcontrollers has been developed primarily for applications that demand high-speed real-time processing and is suited for industrial applications, kantoorautomatiseringsapparatuur, procescontrole en andere toepassingen.De F2MC-16F-CPU is gebaseerd op de F2MC*-16-familie met verbeterde taalondersteunende functies op hoog niveau en functies voor het schakelen van taken, evenals aanvullende adresseringsmodi.
De op de chip aangebrachte randapparatuur omvat een 4-kanaals PWC-timer, een 4-kanaals ICU (Input Capture Unit), een 1-kanaals 24-bit-timer, een 8-kanaals OCU (Output Compare Unit),een 6-kanaal 16-bits herlaadtimer, een 2-kanaals 16-bits PPG-timer, een 10-bits A/D-converter met 16 ingangen en een 4-kanaals seriële poort met een UART-functie (één kanaal bevat de CTS-functie).

■ FUNCTIEELEN

CPU F2MC-16F
• Minimale uitvoeringstijd: 62,5 ns/16 MHz oscillatie (gebruik van een dienstcontrolesysteem)
• Optimalisatie van de instructiesets voor de controllers
Opwaarts gericht voorwerp compatibel met de F2MC-16 ((H))
Verscheidene datatypen (bit, byte, word en long-word)
Verbeterde instructiecyclus om de werking te versnellen
Uitgebreide adresseringsmodi: 25 soorten
Hoge coderingsefficiëntie
Toegangsmethode (banktoegang met lineaire aanwijzer)
Verbeterde vermenigvuldigings- en delingsinstructies (met toegevoegde ondertekende instructies)
Een hogere precisie met behulp van een 32-bits accumulator
• Uitgebreide intelligente I/O-service (automatische overdrachtsfunctie onafhankelijk van instructies)
Toegangsgebied uitgebreid tot 64 Kbytes
• Verbeterde instructiesets voor high-level taal (C) en multitasking
Systeemstapelpointer
Verbeterde aanwijzer-indirecte instructies
Instructie voor het verplaatsen van de loop
Stackcontrolefunctie
• Verhoogde uitvoeringssnelheid: instructie-rij van 8 bytes
• Krachtige onderbrekingsfuncties: 8 niveaus en 28 bronnen

Perifere middelen

• Mask ROM: 64 Kbytes (MB90223)
96 Kbytes (MB90224)
EPROM: 96 Kbytes (MB90W224A/W224B)
• Eenmalige PROM: 96 Kbytes (MB90P224A/P224B)
• RAM: 3 Kbyte (MB90223)
4.5 Kbytes (MB90224/MB90W224A/P224A/W224B/P224B)
5 Kbytes (MB90V220)
• Ports voor algemeen gebruik: max. 102 kanalen
• ICU (Input Capture Unit): 4 kanalen
• 24-bits timer teller: 1 kanaal
• OCU (Output Compare Unit): 8 kanalen
• PWC-timer met tijdmeting: 4 kanalen
• 10-bits A/D-converter: 16 kanalen
• UART: 4 kanalen (een kanaal bevat de CTS-functie)
• 16-bits herlaadtimer Uitgang, externe klok en poortfuncties: 6 kanalen
• 16-bits PPG-timer: 2 kanalen
• DTP/Externe onderbrekingsinvoer: 8 kanalen (waarvan vijf alleen randdetectiefunctie hebben)
• Schrijf-remmer RAM: 0,5 Kbyte (1 Kbyte voor MB90V220)
• Tijdbasis teller: 18 bits
• Functie van de klok
• Modus met laag stroomverbruik
Slaapmodus
Stopmodus
Hardware standby-modus
