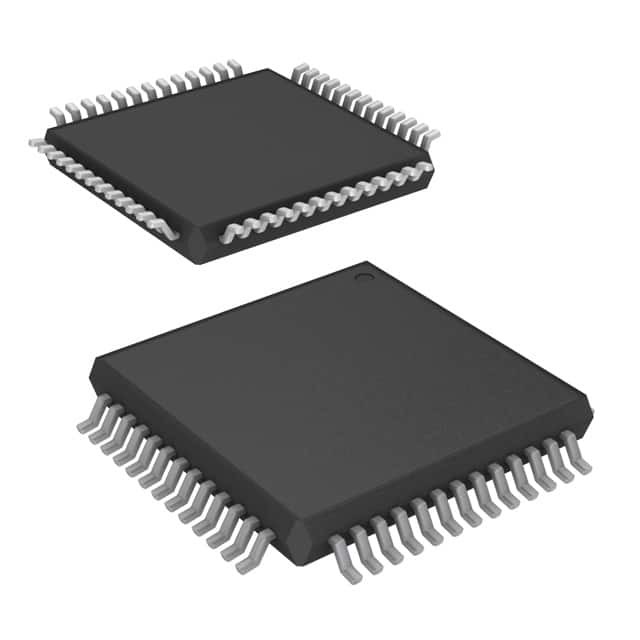

MC9S12C32CPBE25 IC MCU 16BIT 32KB FLASH 52TQFP N✖P USA Inc.

Inleiding

De MC9S12C-Familie / MC9S12GC-Familie zijn 48/52/80 pin Flash-gebaseerde MCU-families, die de kracht en flexibiliteit van de 16-bits kern leveren aan een geheel nieuw scala van kosten en ruimte gevoelig,toepassingen voor industriële en automobielnetwerken voor algemeen gebruikAlle leden van de MC9S12C-Familie / MC9S12GC-Familie beschikken over standaard perifere apparaten op de chip, waaronder een 16-bits centrale verwerkingseenheid (CPU12), maximaal 128K bytes Flash EEPROM, maximaal 4K bytes RAM,een asynchrone seriële communicatie-interface (SCI), een seriële perifere interface (SPI), een 8-kanaals 16-bit timer module (TIM), een 6-kanaals 8-bit pulsbreedte modulator (PWM), een 8-kanaals, 10-bit analoge-digitale converter (ADC).

Kenmerken

• 16-bits HCS12 kern:
HCS12 CPU
¢ Opwaarts compatibel met M68HC11 instructieset
- Interrupt stacking en programmeringsmodel identiek aan M68HC11
Instructie wachtrij
¢ Verbeterd geïndexeerd adresseren
¢ MMC (geheugenkaart en interface)
¢ INT (onderbrekingsregeling)
BDM (debug mode op de achtergrond)
¢ DBG12 (verbeterde debug12-module, inclusief stoppunten en buffer voor het volgen van veranderingen in de stroom)
MEBI (multiplexed expansion bus interface) alleen verkrijgbaar in een pakketversie van 80 pins
• Invoer voor ontwakingsonderbrekingen:
- tot 12 poortbits beschikbaar voor ontwaking onderbrekingsfunctie met digitale filtering
• Werkfrequentie:
32 MHz gelijk aan bussnelheid van 16 MHz voor een enkele chip
¢ 32MHz gelijk aan 16MHz bussnelheid in uitgebreide busmodus
Optie van 9S12C-familie: 50 MHz gelijk aan 25 MHz bussnelheid
Alle leden van de 9S12GC-familie hebben een werkfrequentie van 50 MHz.
• Interne 2,5 V-regulator:
Ondersteunt een inslagspanningsbereik van 2,97 V tot 5,5 V
— Low power mode capability
Inclusief laagspanningsreset (LVR) circuits
Inclusief onderbrekingscircuits met lage spanning (LVI)
• 48-pin LQFP, 52-pin LQFP of 80-pin QFP-pakket:
¢ Tot 58 I/O-lijnen met 5V-invoer en aandrijfkapaciteit (80-pin-pakket)
️ Tot 2 speciale 5V-invoerlijnen (IRQ, XIRQ)
️ 5V 8 A/D-omvormer-invoer en 5V I/O
• Ontwikkelingssteun:
— Single-wire background debug™ mode (BDM)
¢ Hardwarebreekpunten op de chip
Verbeterde DBG12-debugfuncties
