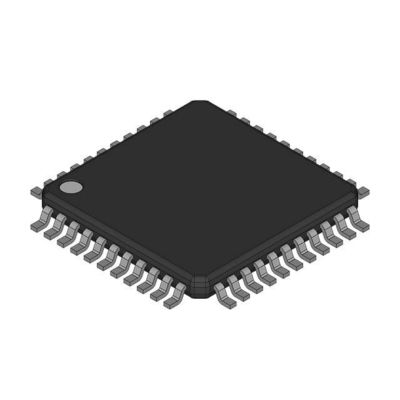

DS80C310+FCG IC MCU 8BIT ROMLESS 44TQFP Dallas halfgeleider

Algemene beschrijving

De DS80C310 is een snelle 80C31/80C32-compatibele microcontroller.het voert elke 8051 instructie uit tussen 1.5x en 3x sneller dan de oorspronkelijke architectuur voor dezelfde kristal snelheid. Typische toepassingen hebben een snelheidsverbetering van 2,5x met dezelfde code en hetzelfde kristal.De DS80C310 biedt een 25MHz maximale kristal snelheid, wat resulteert in schijnbare uitvoeringssnelheden van 62,5 MHz (ongeveer 2,5x).
De DS80C310 is pincompatibel met de standaard 80C32 en bevat standaardbronnen zoals drie timer/tellers, 256 bytes RAM en een seriële poort.Het biedt ook dual data pointers (DPTR's) om data blok geheugen bewegingen te versnellenHet kan ook de snelheid van MOVX-data-geheugentoegang tussen twee en negen machinecycli aanpassen voor flexibiliteit bij het selecteren van extern geheugen en randapparatuur.De DS80C310 biedt compatibiliteit met de DS80C320.

GESCHIEDENIS

■ 80C32 Compatibel
8051 Pin en instructieset compatibel
Full-Duplex seriepoort
Drie 16-bits timer/tellers
256 Bytes Scratchpad RAM
Multiplexed adres/gegevensbus
Adressen van 64kB ROM en 64kB RAM
■ High-speed architectuur
4 Uren/machinecyclus (8051 = 12)
Gelijkstroom tot 25MHz
Eencyclische instructie in 160ns
Dual Data Pointer
Optioneel MOVX met variabele lengte voor toegang
Snel/langzaam RAM/perifere apparaten
■ 10 totale onderbroken bronnen met 6 externe bronnen
■ Interne stroom-aan-herstelcircuit
■ Opwaarts compatibel met de DS80C320
■ Verkrijgbaar in 40 pin Plastic DIP, 44 pin PLCC en 44 pin TQFP
