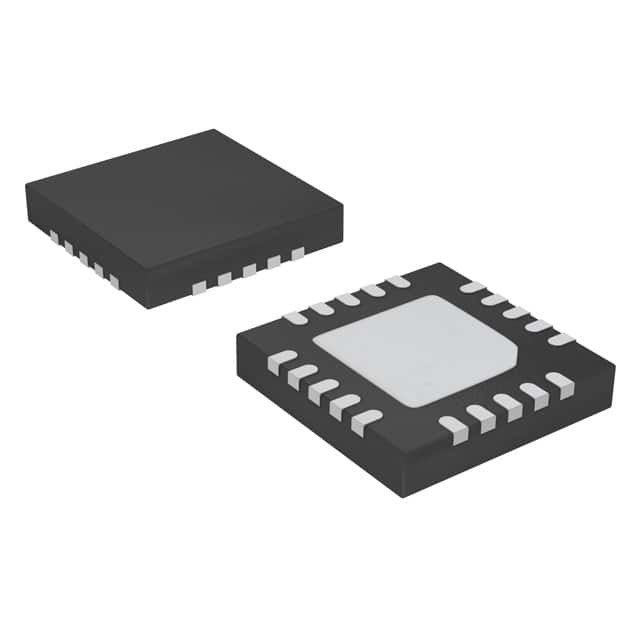

C8051F330-GM IC MCU 8BIT 8KB FLASH 20MLP Silicon Labs

Overzicht van het systeem

C8051F330/1/2/3/4/5 apparaten zijn volledig geïntegreerde mixed-signal System-on-a-Chip MCU's. Opvallende kenmerken worden hieronder vermeld. Zie tabel 1.1 voor de selectie van specifieke productkenmerken.

• 8051-compatibele microcontrollerkern met hogesnelheidspijpleiding (tot 25 MIPS)

• In-systeem, full-speed, niet-intrusieve debug interface (op chip)
• Echte 10-bit 200 kps 16-kanaals enkel-/differentiële ADC met analoge multiplexer
• 10-bits Current Output DAC
• Precies programmeerbare interne oscillator van 25 MHz
• Er is maximaal 8 kB flashgeheugen op de chip gereserveerd
• 768 bytes RAM op de chip
• SMBus/I2C, Verbeterde UART en Verbeterde SPI seriële interfaces in hardware geïmplementeerd
• Vier 16-bits-timers voor algemeen gebruik
• Programmable Counter/Timer Array (PCA) met drie capture/compare modules en Watchdog Timer functie
• On-chip Power-On Reset, VDD Monitor en Temperatuur Sensor
• Spanningsvergelijker op de chip
• 17 poorten I/O (5 V tolerant)

Analoog randapparatuur

- 10-bit ADC (alleen F330/2/4)
• Tot 200 kps
• maximaal 16 externe een- of differentiële ingangen
• VREF van interne VREF, externe pin of VDD
• Interne of externe start van de omzetbron
• Ingebouwde temperatuursensor
- 10-bits stroomuitgang DAC (alleen F330)
- Vergelijkend
• Programmeerbare hysteresis en reactietijd
• Kan worden geconfigureerd als onderbrekende of reset bron
• Lage stroom (0,4 μA)
Debug op de chip
- On-chip debug circuitry faciliteert full speed, non-intrusieve in-system debug (geen emulator vereist)
- Biedt breakpoints, single-stepping, inspecteer/wijzig geheugen en registers
- Superieure prestaties ten opzichte van emulatiesystemen met behulp van ICE-chips, doelschepen en sockets
- Goedkope, compleet ontwikkelpakket
Voedingsspanning 2,7 tot 3,6 V
- Typische werkstroom: 6,4 mA bij 25 MHz;
9 μA bij 32 kHz
- Typische stopstand: 0,1 μA
Temperatuurbereik: ¥40 tot +85 °C
High Speed 8051 μC Core
- Pipelined instructiearchitectuur; voert 70% van de instructies uit in 1 of 2 systeemklokken
- Tot 25 MIPS-doorvoer met 25 MHz-klok
- Uitgebreid onderbrekingshandleergeheugen
- 768 bytes interne data RAM (256 + 512)
- 8 kB (F330/1), 4 kB (F332/3), of 2 kB (F334/5) Flash; In het systeem programmeerbaar in 512-byte sectoren
Digitale randapparatuur
- 17 poort I/O; alle 5 V tolerant met hoge gootstroom
- Hardware verbeterde UART, SMBusTM en verbeterde SPITM seriepoorten
- Vier 16-bit-tellers/timer voor algemeen gebruik
- 16-bits programmeerbare teller array (PCA) met drie capture/compare modules
- Realtime klokmodus met behulp van PCA of timer en externe klokbron
Horlogebronnen
- Twee interne oscillators:
• 24,5 MHz met ±2% nauwkeurigheid ondersteunt kristalloze UART-operatie
• 80/40/20/10 kHz lage frequentie, laag vermogen
- Externe oscillator: Crystal, RC, C of klok (1 of 2 pin modus)
- Kan op de vlucht wisselen tussen klokbronnen; nuttig in energiebesparende modi
20-pin QFN-pakket
