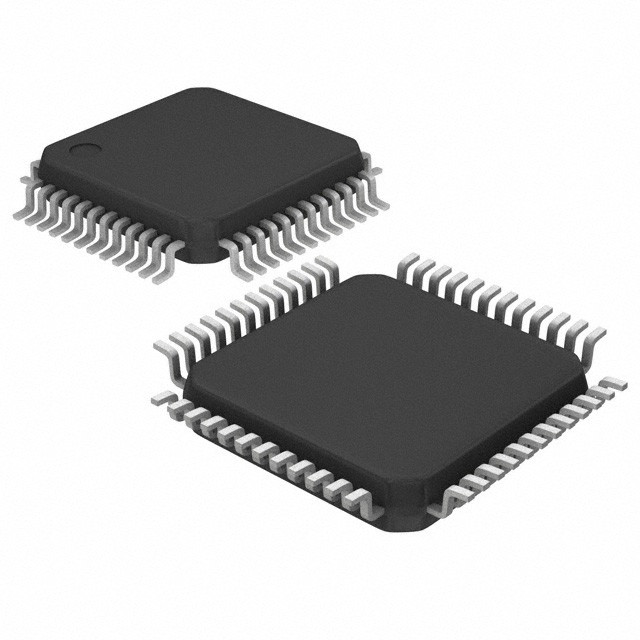

CY8C4246AZI-L433 IC MCU 32BIT 64KB FLASH 48TQFP

Algemene beschrijving

PSoC® 4 is een schaalbare en reconfigureerbare platformarchitectuur voor een familie van programmabele ingebedde systeemcontrollers met een ARM® CortexTM-M0 CPU.Het combineert programmeerbare en herconfigureerbare analoge en digitale blokken met flexibele automatische routingDe PSoC 4100-productfamilie, gebaseerd op dit platform, is een combinatie van een microcontroller met digitale programma-mable logica, hoogwaardige analoge-digitale conversie,opamps met Comparator-modusDe PSoC 4100-producten zullen volledig compatibel zijn met leden van het PSoC 4-platform voor nieuwe toepassingen en ontwerpbehoeften.De programmeerbare analoge en digitale subsystemen bieden flexibiliteit en in het veld afstemmen van het ontwerp.

Kenmerken

32 bit MCU-subsysteem
■ 24-MHz ARM Cortex-M0 CPU met eencyclusvermenigvuldiging
■ Tot 32 kB flash met Read Accelerator
■ Tot 4 kB SRAM

Programmeerbaar analoog

■ twee opamps met reconfigureerbare externe en externe
high-bandwidth interne aandrijving en Comparator-modi en ADC
Input buffering mogelijkheid
■ 12-bits 806 kps SAR ADC met differentieel en enkel eind
modus en kanaalsekwenzer met gemiddeld signaal
■ Twee actuele DAC's (IDAC's) voor algemeen gebruik of capacitieve
detectie-toepassingen op elke pin
■ Twee comparatoren met een laag vermogen die in diepe slaap werken

Gebruik van laag vermogen 1,71-V tot 5,5 V

■ 20-nA Stopmodus met GPIO pin wake-up
■ De winterslaap- en diepslaapmodus maakt het mogelijk om wakker te worden
vermogensafspraken

Capacitatieve sensoren
■ Cypress CapSense Sigma-Delta (CSD) biedt de beste in zijn klasse
SNR (>5:1) en waterverdraagbaarheid
■ De bij Cypress geleverde softwarecomponent maakt capacitieve
Sensorontwerp gemakkelijk
■ Automatische hardware-tuning (SmartSenseTM)
Segment LCD-aandrijving
■ LCD-aandrijving ondersteund op alle pinnen (gemeenschappelijk of segment)
■ Werkt in deep sleep-modus met 4 bits per pin geheugen

Seriecommunicatie

■ Twee onafhankelijke, in runtime opnieuw configureerbare seriële communicaties
cationenblokken (SCB's) met reconfigureerbare I2C, SPI of UART
functionaliteit

Timing en modulatie van de pulsbreedte

■ Vier 16-bits timer/teller pulsbreedte modulatoren (TCPWM)
blokken
■ Midden-uitgelijnd, rand- en pseudo-willekeurige modus
■ Comparatorgebaseerde activering van Kill-signalen voor motorrij- en
andere hoge betrouwbaarheid digitale logische toepassingen (Vervolg...)
