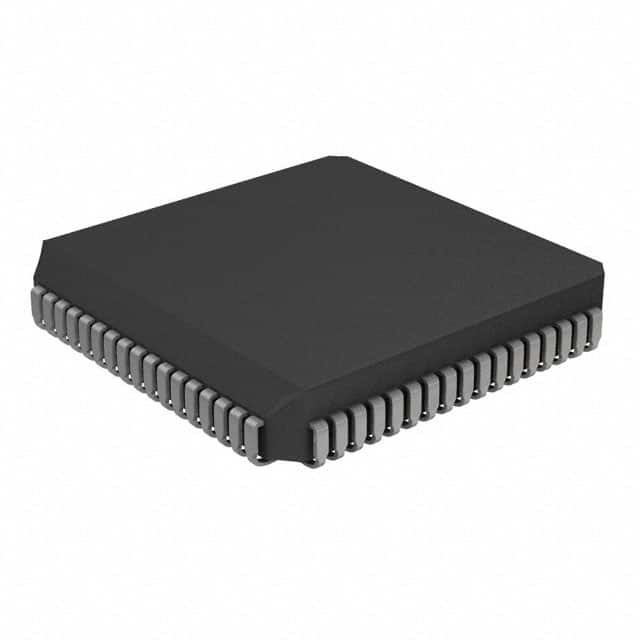

PIC17C756A-33/L IC MCU 8BIT 32KB OTP 68PLCC Microchip technologie

OVERZICHT

Dit gegevensblad heeft betrekking op de PIC17C7XX-groep van de PIC17CXXX-familie van microcontrollers.

Microcontroller kernfuncties:
• Leer slechts 58 instructies met één woord
• Alle instructies met één cyclus (121 ns) behalve programma-takken en tabellezen/schrijven die twee cycli hebben
• Werksnelheid:
- DC - 33 MHz klokinvoer
- DC - 121 ns instructiecyclus
• 8 x 8 Hardwaremultiplier met een enkele cyclus
• Vermogen tot onderbreking
• Hardwarestapel van 16 niveaus
• Directe, indirecte en relatieve adresseringsmodi
• Uitvoering van intern/extern programmageheugen, in staat om 64K x 16 programmageheugenruimte te adresseren

Perifere eigenschappen
• Tot 66 I/O-pins met individuele richtingregeling
• 10-bits, multi-kanaal analoog-digitale converter
• Hoogstroomsenker/bron voor directe LED-aandrijving
• Vier opname-invoerpen
- Opnames zijn 16-bit, maximale resolutie 121 ns
• Drie PWM-uitgangen (resolutie van 1 tot 10 bits)
• TMR0: 16-bits timer/teller met
8-bits programmeerbare prescaler
• TMR1: 8-bits timer/teller
• TMR2: 8-bits timer/teller
• TMR3: 16-bits timer/teller
• Twee universele synchrone asynchrone ontvangers (USART/SCI) met onafhankelijke baudgeneratoren
• Synchrone seriële poort (SSP) met SPITM- en I2CTM-modus (inclusief I2C-mastermodus)

Speciale kenmerken van de microcontroller:
• Power-on Reset (POR), Power-up Timer (PWRT) en Oscillator Start-up Timer (OST)
• Watchdog Timer (WDT) met een eigen RC-oscillator op de chip voor een betrouwbare werking
• Brown-out Reset
• Codebescherming
• Energiebesparende SLEEP-stand
• Selecteerbare oscillatoropties

CMOS-technologie
• CMOS-EPROM-technologie met een laag vermogen en hoge snelheid
• Volledig statisch ontwerp
• Breed werkspanningsbereik (3,0 V tot 5,5 V)
• commerciële en industriële temperatuurbereiken
• Een laag energieverbruik
- < 5 mA @ 5V, 4 MHz
- 100 μA typisch @ 4,5 V, 32 kHz
- < 1 μA typische standby stroom @ 5V
