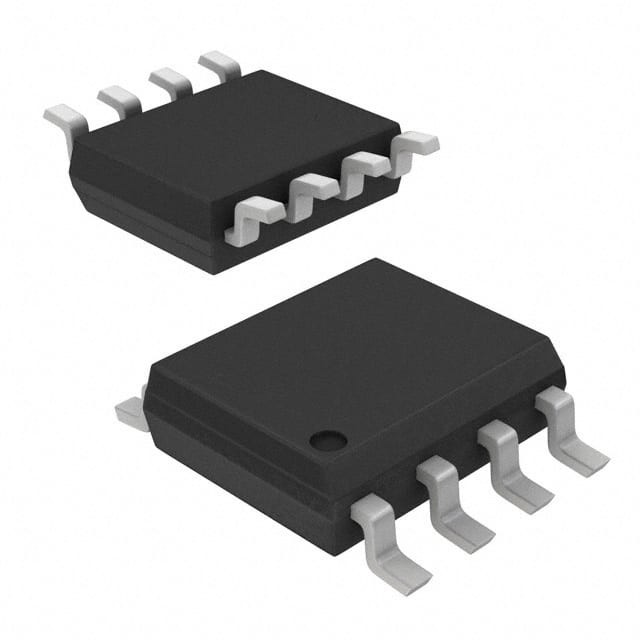

ATTINY25-20SU IC MCU 8BIT 2KB FLASH 8SOIC Microchip technologie

Overzicht

De ATtiny25/45/85 is een CMOS 8-bits microcontroller met een laag vermogen, gebaseerd op de AVR verbeterde RISC-architectuur.de ATtiny25/45/85 bereikt doorvoer die 1 MIPS per MHz benadert, waardoor de systeemontwerper het stroomverbruik en de verwerkingssnelheid kan optimaliseren.

Kenmerken

• Hoogwaardige, laagvermogen AVR® 8-bits microcontroller
• Geavanceerde RISC-architectuur
120 Krachtige instructies
32 x 8 Algemene werkregisters
 Volledig statische werking
• Niet-vluchtige programma- en gegevensgeheugen
2/4/8K bytes in-systeem programmeerbaar programma flash geheugen
• Duurzaamheid: 10.000 schrijf-/wistcycli
128/256/512 Bytes In-System Programmable EEPROM
• Duurzaamheid: 100.000 schrijf-/wistcycli
128/256/512 Bytes Intern SRAM
Programmeringsslot voor zelfprogrammerend flashprogramma en EEPROM-gegevensbeveiliging
• Perifere eigenschappen
8 bit timer/teller met prescaler en twee PWM-kanalen
8 bit High Speed Timer/Teller met aparte prescaler
• 2 hoogfrequente PWM-uitgangen met afzonderlijke uitgangsregisters
• Programmeerbare tijdgenerator
¢ USI ¢ Universele serieinterface met startconditie-detector
10 bit ADC
• 4 kanalen met één eind
• 2 differentiële ADC-kanaalparen met programmeerbare winst (1x, 20x)
• Temperatuurmeting
Programmable Watchdog Timer met aparte oscillator op de chip
– On-chip Analog Comparator
• Speciale kenmerken van de microcontroller
DebugWIRE On-chip Debug-systeem
In het systeem programmeerbaar via SPI-poort
¢ Externe en interne onderbrekende bronnen
¢ Low Power Idle, ADC Noise Reduction, en Power-Down Modes
Verbeterde power-on reset circuit
Programmabele brown-out detectiecircuit
 Interne gekalibreerde oscillator
• I/O en pakketten
6 programmeerbare I/O-lijnen
8 pin PDIP, 8 pin SOIC, 20 pad QFN/MLF en 8 pin TSSOP (alleen ATtiny45/V)
• Werkspanning
¥ 1,8 - 5,5 V voor ATtiny25V/45V/85V
- 2,7 - 5,5 V voor ATtiny25/45/85
• Snelheidsgraad
ATtiny25V/45V/85V: 0 ?? 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V
ATtiny25/45/85: 0 10 MHz @ 2,7 - 5,5 V, 0 - 20 MHz @ 4,5 - 5,5 V
• Industriële temperatuurbereik
• Een laag energieverbruik
Actieve modus:
• 1 MHz, 1,8 V: 300 μA
– Power-down Mode:
• 0,1 μA bij 1,8 V
