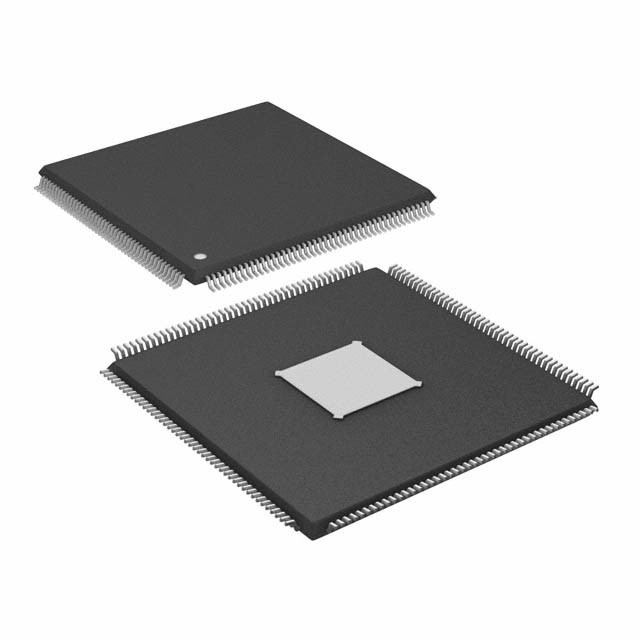

SPC5748GK1MKU6 IC MCU 32BIT 6MB FLASH 176LQFP N✖P USA Inc.

Beschrijving

Deze microcontroller is een 32-bits system-on-chip (SoC) apparaat bestemd voor gebruik in middelgrote motorbesturing en automotorische transmissiebesturingstoepassingen.
Het is compatibel met apparaten in de MPC5600-familie van Freescale en biedt prestaties en mogelijkheden die verder gaan dan de MPC5632M-apparaten.
De e200z4-hostprocessorkern van de microcontroller is gebouwd op de Power Architecture®-technologie en speciaal ontworpen voor ingebedde toepassingen.deze kern ondersteunt instructies voor digitale signaalverwerking (DSP).
Het apparaat heeft twee niveaus geheugenhiërarchie bestaande uit 8 KB instructie cache, ondersteund door een 128 KB on-chip SRAM en een 2 MB intern flash geheugen.
Voor de ontwikkeling bevat het apparaat een kalibratiebus die alleen toegankelijk is bij gebruik van het Freescale VertiCal-kalibratie systeem.

• 150 MHz e200z4 Power Architecture kern

– Variable length instruction encoding (VLE)
¢ Superscalar architectuur met 2 uitvoeringsunits
– Up to 2 integer or floating point instructions per cycle
- tot 4 vermenigvuldigings- en accumulatiebewerkingen per cyclus
• Organisatie van het geheugen
2 MB flashgeheugen op de chip met ECC en lees-terwijl-schrijven (RWW)
- 128 KB SRAM op de chip met standbyfunctie (32 KB) en ECC
8 KB instructie-cache (met lijnvergrendeling), configureerbaar als 2- of 4-weg
14 + 3 KB eTPU code en data RAM
4 4 4 dwarsbalkschakelaar (XBAR)
– 24-entry MMU
• Veiligheidsbescherming mislukt
– 16-entry Memory Protection Unit (MPU)
¢ CRC-eenheid met 3 submodules
️ Temperatuursensor voor het kruispunt
• Onderbreken
– Configurable interrupt controller (INTC) with non-maskable interrupt (NMI)
¢ 64-kanaals eDMA
• Seriële kanalen
3 eSCI-modules
3 DSPI-modules (waarvan 2 micro second channel (MSC)) ondersteunen
3 FlexCAN-modules met elk 64 berichtbuffers
1 FlexRay-module (V2.1) tot 10 Mbit/s, dubbel- of enkelkanaal, 128 berichtobjecten, ECC
• 1 eMIOS
¢ 24 verenigde zenders
• 1 eTPU2 (eTPU van de tweede generatie)
32 standaardkanalen
1 reactiemodule (6 kanalen met 3 uitgangen per kanaal)
• 2 verbeterde analoge-digitale converters (eQADC's)
- 40 12-bit-invoerkanalen (multiplexed op 2 ADC's); uitbreidbaar tot 56 kanalen met externe multiplexers
6 opdrachtrijzen
¢ Trigger- en DMA-ondersteuning
Minimum omrekentijd 688 ns
• On-chip CAN/SCI Bootstrap loader met Boot Assist Module (BAM)
• Nexus: klasse 3+ voor kern; klasse 1 voor eTPU
• JTAG (5-pin)
• Ontwikkelingsaansporingssemaphore (DTS)
¢ EVTO-pin voor communicatie met externe instrumenten
• Uurgeneratie
– On-chip 4–40 MHz main oscillator
FMPLL op de chip (frequency-modulated phase-locked loop)
• maximaal 112 I/O-lijnen voor algemeen gebruik
¢ individueel programmeerbaar als input, output of speciale functie
 Programmeerbare drempel (hysteresis)
• Verminderend vermogen: langzaam, stilstaan en standby
• Flexibel aanbod
5 V enkelvoudige stroomvoorziening met extern ballast
¢ Meerdere externe voeding: 5 V, 3,3 V en 1,2 V
