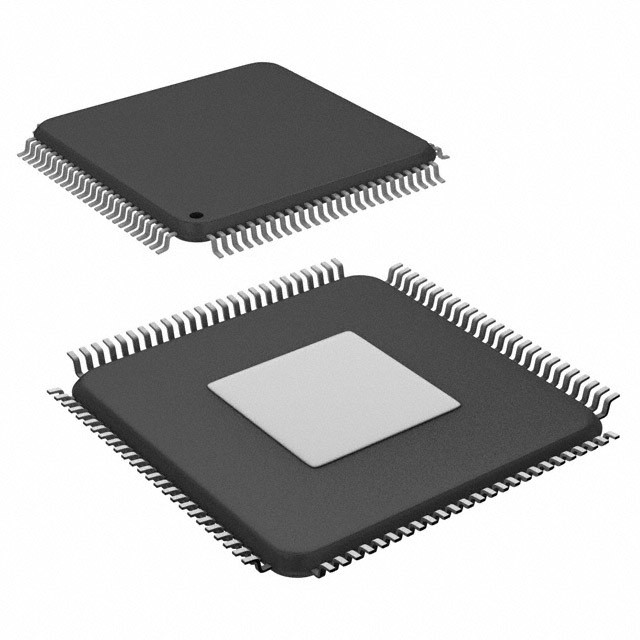

XC2365B40F80LRABKXUMA1 IC MCU 16/32B 320KB FLSH 100LQFP

Algemene informatie over het apparaat

De XC236x-derivaten zijn high-performance leden van de Infineon XC2000-familie van full-featured single-chip CMOS-microcontrollers.Deze apparaten verlengen de functionaliteit en prestaties van de C166-familie in termen van instructies (MAC-eenheid)Deze combineren hoge CPU-prestaties (tot 66 miljoen instructies per seconde) met hoge perifere functionaliteit en verbeterde IO-capaciteiten.Geoptimaliseerde randapparatuur kan flexibel worden aangepast aan de behoeften van de toepassingDeze afgeleiden bieden ook klokgeneratie via PLL en interne of externe klokbronnen, en verschillende on-chip geheugenmodules zoals programma Flash, programma RAM en data RAM.

Samenvatting van de kenmerken

Voor een snel overzicht of referentie worden de eigenschappen van de XC236x ̇ hier samengevat.
• High Performance 16-bit CPU met 5-stage Pipeline
¢ 15 ns instructiecyclustijd bij 66 MHz CPU-klok (single-cycle execution)
1 cyclus 32-bits optellen en aftrekken met 40-bits resultaat
1 cyclus vermenigvuldiging (16 × 16 bit)
Instructies voor het vermenigvuldigen en accumuleren (MAC) van 1 cyclus
- achtergrondverdeling (32 / 16 bit) in 21 cycli
Verbeterde Boolean Bit-manipulatiefaciliteiten
 Uitvoering van sprong met nulcyclus
 Aanvullende instructies voor ondersteuning van HLL en besturingssystemen
¢ Registergebaseerd ontwerp met meerdere variabele registerbanken
¢ Ondersteuning van snelle contextwisseling met twee extra lokale registerbanken
16 MBytes totale lineaire adresruimte voor code en gegevens
1024 Bytes Special Function Register Area op de chip (C166-familie compatibel)
• 16-prioriteitsniveau-onderbrekingssysteem met maximaal 79 bronnen, selecteerbare externe ingangen
voor onderbroken generatie en ontwaking, steekproeftijd tot 15 ns
• 8-kanaals Interrupt-Driven Single-Cycle Data Transfer Facility via de
Perifere evenementencontroller (PEC), 24-bits pointers bedekken de totale adresruimte
• Clockgeneratie uit interne of externe klokbronnen,
via on-chip PLL of via Prescaler
• On-chip geheugemodules
1 Kbyte stand-by RAM (SBRAM) op de chip
2 Kbytes Dual-Port RAM (DPRAM) op de chip
– 16 Kbytes On-Chip Data SRAM (DSRAM)


• Perifere modules op de chip
Twee synchroniserbare A/D-converters met in totaal 16 kanalen, 10-bits resolutie,
Omrekentijd tot 1,2 μs, optionele gegevensvoorverwerking (gegevensreductie,
Afstandscontrole)
¢ 16-kanaal General Purpose Capture/Compare Unit (CAPCOM2)
¢ Twee opvang-/vergelijkingseenheden voor flexibele PWM-signaalopwekking (CCU6x)
– Multi-Functional General Purpose Timer Unit with 5 Timers
6 serieinterface-kanalen voor gebruik als UART, LIN, High-Speed Synchrone
Kanaal (SPI/QSPI), IIC-businterface (10-bits adresseren, 400 kbit/s), IIS-interface
On-Chip MultiCAN-interface (Rev. 2.0B actief) met 64 Message Objects
(Full CAN/Basic CAN) op 3 CAN-nodes en gatewayfunctionaliteit
✓ Realtime-klok op de chip
• Maximaal 12 Mbytes externe adresruimte voor code en gegevens
¢ Programmabele externe buskenmerken voor verschillende adresbereiken
¢ Multiplexeerde of demultiplexeerde externe adres-/gegevensbussen
¢ Selecteerbare breedte van de adresbus
¢ 16-bits of 8-bits databusbreedte
Vier programmeerbare chip-selecteersignalen
• Eenmalige stroomvoorziening van 3,0 V tot 5,5 V
• Programmable Watchdog Timer en Oscillator Watchdog
• Tot 75 I/O-lijnen voor algemeen gebruik
• Bootstrap loader op de chip
• Ondersteund door een breed scala aan ontwikkelingsinstrumenten zoals C-compilers,
Macro-Assembler Packages, Emulators, Evaluation Boards, HLL-Debuggers, Simulators,
Logische analysatoren, ontmantelingen, programmeringsplaten
• Ondersteuning van debug op de chip via de JTAG-interface
• 100 pin groen LQFP-pakket, 0,5 mm (19,7 mil) laag
