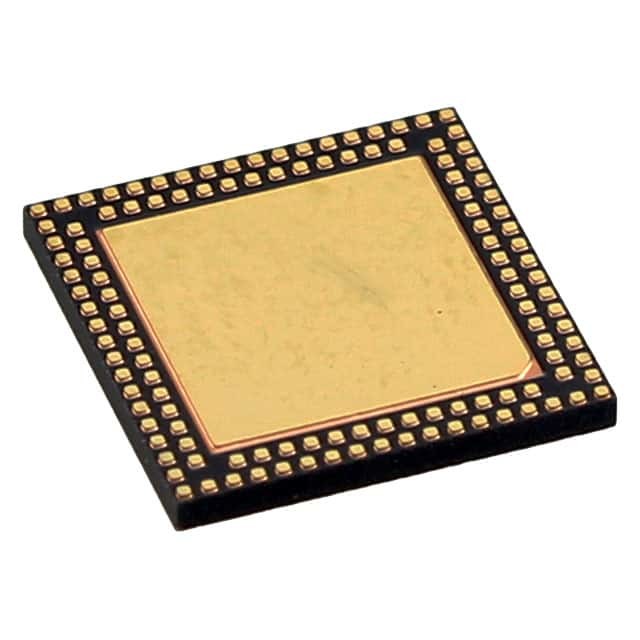

PIC32MX430F064L-I/TL IC MCU 32BIT 64KB FLASH 124VTLA Microchip technologie

Overzicht van het apparaat

Dit document bevat apparaten-PIC32MX1XX/2XX-apparaten.

Werkomstandigheden
• 2,3 V tot 3,6 V, -40 °C tot +105 °C, DC tot 40 MHz

Kern: 40 MHz MIPS32® M4K®

• MIPS16e®-modus voor tot 40% kleinere code
• 1,56 DMIPS/MHz (Dhrystone 2.1) prestaties
• Code-efficiënte architectuur (C en Assembly)
• Vermenigvuldiging van eencyclus (MAC) 32x16 en tweecyclus 32x32

Clockmanagement
• 0,9% interne oscillator
• Programmeerbare PLL's en oscillatorklokbronnen
• Foutbeveiligde klokmonitor (FSCM)
• Onafhankelijke wachthondstimer
• Snel ontwaken en starten

Energiebeheer

• Low-power management modes (slaap, inactief)
• Geïntegreerde power-on reset en brown-out reset
• 0,5 mA/MHz dynamische stroom (typisch)
• 20 μA IPD-stroom (typisch)

Audio-interface-functies

• Gegevenscommunicatie: I2S, LJ, RJ, DSP
• Besturingsinterface: SPI en I2CTM
• Meesterklok:
- Generatie van fractionele klokfrequenties
- Kan worden gesynchroniseerd met USB-klok
#NAME?

Geavanceerde analoge functies

• ADC-module:
- 10-bits 1,1 Msps-snelheid met één S&H
- maximaal 10 analoge ingangen op 28-pins en 13 analoge ingangen op 44-pins
• Flexible en onafhankelijke ADC-aanschakelbronnen
• CTMU (charge time measurement unit):
- Ondersteunt mTouchTM capacitive touch sensing
- Biedt hoge resolutie tijdmeting (1 ns)
- Temperatuurmeting op de chip
• Vergelijkende gegevens:
- maximaal drie analoge comparator modules
- Programmeerbare referenties met 32 spanningspunten

Timers/Output Compare/Input Capture

• Vijf algemene tijders:
- Vijf 16-bits en tot twee 32-bits Timers/Tellers
• Vijf Output Compare (OC) -modules
• Vijf Input Capture (IC) -modules
• Peripheral Pin Select (PPS) om functie opnieuw in kaart te brengen
• Real-Time Clock and Calendar (RTCC) -module

Communicatie-interfaces

• USB 2.0-compatibele Full-speed OTG-controller
• Twee UART-modules (10 Mbps)
- Ondersteunt LIN 2.0 protocollen en IrDA® ondersteuning
• Twee 4-draadige SPI-modules (20 Mbps)
• Twee I2C-modules (tot 1 Mbaud) met SMBus-ondersteuning
• Peripheral Pin Select (PPS) om functie opnieuw in kaart te brengen
• Parallel Master Port (PMP)

Direct geheugen (DMA)

• Vier kanalen hardware DMA met automatische gegevensgrootte detectie
• Twee extra kanalen voor USB
• Programmable Cyclic Redundancy Check (CRC)

Invoer/Uitvoer

• 15 mA bron/zink op alle I/O-pins
• 5V-tolerante pinnen
• Selecteerbare open afvoer, op- en afvoer
• Externe onderbrekingen op alle I/O-pins

Kwalificatie en klasse B-steun

• AEC-Q100 REVG (graad 2 -40 °C tot +105 °C) gepland
• Klasse B Veiligheidsbibliotheek, IEC 60730

Ondersteuning voor de ontwikkeling van debuggers

• In-circuit en in-applicatie programmering
• 4-draad MIPS® Verbeterde JTAG-interface
• Onbeperkt programma en zes complexe data breakuppoints
• IEEE 1149.2-compatibele (JTAG) grensscan
