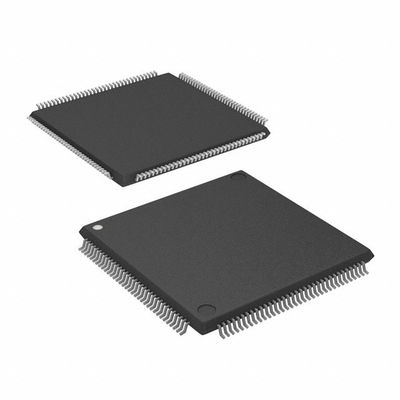

AT32UC3A3256-ALUR IC MCU 32BIT 256KB FLASH 144LQFP Microchip technologie

Beschrijving

De AT32UC3A3 is een complete System-On-Chip microcontroller gebaseerd op de AVR32 UC RISC-processor die werkt bij frequenties tot 66MHz.ontworpen voor kostensensitieve ingebedde toepassingen, met bijzondere nadruk op een laag stroomverbruik, een hoge code-dichtheid en een hoge prestatie.

Kenmerken

• High Performance, Low Power AVR®32 UC 32-bit microcontroller
¢ Compacte RISC-instructieset met één cyclus inclusief DSP-instructieset
Lees-wijzig-schrijf-instructies en Atomic Bit Manipulation
¢ Uitvoerend 1,49 DMIPS/MHz
• Tot 91 DMIPS Op 66MHz vanaf Flash (1 wachtstand)
• Tot 54 DMIPS met een snelheid van 36 MHz vanaf Flash (0 wachtstand)
¢ Eenheid voor geheugenbescherming
• Multi-layer bus systeem
¢ High-Performance Data Transfers op afzonderlijke bussen voor een hogere prestatie
8 Periferische DMA-kanalen (PDCA) verbeteren de snelheid van perifere communicatie
4 generieke DMA-kanalen voor datapaden met een hoge bandbreedte
• Interne hogesnelheidsflits
Versies van 256KBytes, 128KBytes, 64KBytes
¢ Flash-toegang met een enkele cyclus tot 36 MHz
️ Prefetch Buffer die de uitvoering van instructies op maximale snelheid optimaliseert
4 ms pagina programmering tijd en 8 ms volledige chip wissen tijd
- 100.000 schrijfcycli, 15 jaar gegevensbewaring
- Flash-beveiligingssloten en door de gebruiker gedefinieerd configuratiegebied
• Interne SRAM met hoge snelheid
64KBytes Single-Cycle Access bij volle snelheid, verbonden met de CPU Local Bus
64KBytes op het meerlagig bussysteem
• Interrupt Controller
¢ Autovectored Low Latency Interrupt Service met programmeerbare prioriteit
• Systeemfuncties

- twee multifunctionele oscillatoren en twee fase-vergrendelde lussen (PLL),
Watchdog Timer, Real-Time Clock Timer
• Uiterlijke herinneringen
Ondersteuning van SDRAM, SRAM, NandFlash (1-bits en 4-bits ECC), Compact Flash

• Ondersteuning van externe opslagapparatuur
¢ MultiMediaCard (MMC), Secure-Digital (SD), SDIO V1.1
- CE-ATA, FastSD, SmartMedia, Compact Flash
️ Memory Stick: standaardformaat V1.40, PRO-formaat V1.00, Micro
¢ IDE-interface
• Eén geavanceerd encryptiesysteem (AES) voor AT32UC3A3256S, AT32UC3A3128S en AT32UC3A364S
- 256-, 192-, 128-bits sleutelalgoritme, conform FIPS PUB 197 specificaties
 Bufferversleuteling/ontcijfering mogelijkheden
• Universal Serial Bus (USB)
¢ High-Speed USB (480Mbit/s) apparaat/MiniHost met On-The-Go (OTG)
¢ Flexible endpoint configuratie en beheer met speciale DMA-kanalen
¢ Transceivers op de chip inclusief pull-ups
• Eén 8-kanaals 10-bits analog-digitaal converter, multiplexed met digitale IO's.
• Twee 16-bits Timer/Teller (TC) met drie kanalen
• Vier universele snynchrone/asynchrone ontvangers/zenders (USART)
- Onafhankelijke Baudrate Generator, ondersteuning voor SPI, IrDA en ISO7816 interfaces
Ondersteuning voor hardwarehandshaking, RS485-interfaces en modemlijn
• Twee Master/Slave seriële perifere interfaces (SPI's) met Chip Select signalen
• Eén synchrone serieprotocolcontroller
Het ondersteunt I2S en generieke frame-based protocollen
• Twee Master/Slave Two-Wire Interface (TWI), 400 kbit/s I2C-compatibel
• On-Chip Debug System (JTAG-interface)
Nexus Klasse 2+, Runtime Control, niet-intrusieve data en programma-traceering
• 110 Input/Output voor algemene doeleinden (GPIO's)
️ Standard- of hogesnelheidsmodus
¢ Schakelvermogen: tot 66MHz
• 144-pin TBGA en LQFP
• Eenmalige 3.3V-voeding
