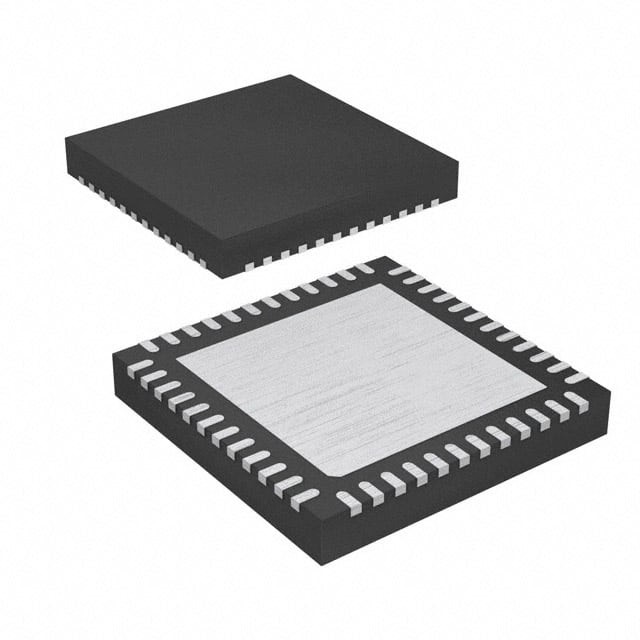

MC9S08QE32CFT IC MCU 8BIT 32KB FLASH 48QFN N✖P USA Inc.

Kenmerken

• 8-bits HCS08 centrale processor (CPU)
- tot 20 MHz CPU bij 3,6 V tot 1,8 V over een temperatuurbereik van
¥40 °C tot 85 °C
¢ instructieset HC08 met toegevoegde instructie BGND
Ondersteuning voor maximaal 32 onderbrekings-/resetbronnen
• On-chip geheugen


Beveiligingscircuits om ongeoorloofde toegang tot RAM en flashcontent te voorkomen
• Energiebesparende modus

Verminderde vermogen wachtstand

¢ Perifeer klokgatenregister kan klokken uitschakelen voor ongebruikte modules, waardoor de stroom wordt verminderd
¢ externe oscillator met zeer laag vermogen die kan worden gebruikt in stop2 of stop3 modus om een nauwkeurige klokbron aan de realtime teller te leveren
¢ 6 μs typische ontwakingstijd vanaf stop3-modus
• Opties voor klokbron
Ossillator (XOSC) Loop-control Pierce-oscillator; kristal- of keramische resonator bereik van 31,25 kHz tot 38,4 kHz of 1 MHz tot 16 MHz
¢ Interne klokbron (ICS) ¢ Interne klokbronmodule met een frequentieblokkeringslus (FLL) die wordt bestuurd door interne of externe referentie; een nauwkeurige trimming van de interne referentie maakt het mogelijk 0.2% resolutie en 2% afwijking ten opzichte van temperatuur en spanning; ondersteunt busfrequenties van 1 MHz tot 10 MHz
• Systeembescherming

¢ Lage-spanning waarschuwing met onderbreking
¢ Lage-spanningsdetectie met reset of onderbreking
- Onwettige opsporing met reset
- Onwettige adresdetectie met reset
¢ Bescherming tegen flitsblokkering
