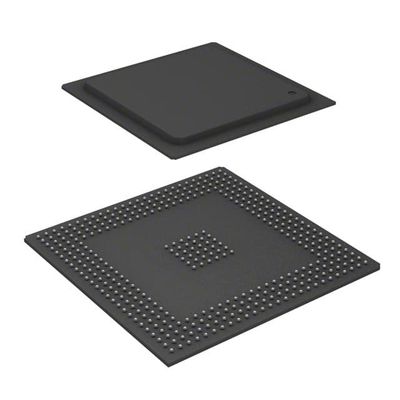

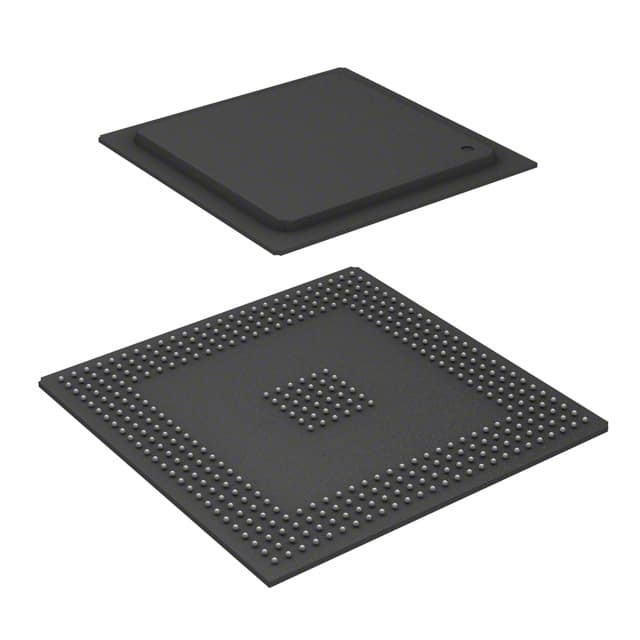

MCF5474VR266 IC MCU 32BIT ROMLESS 388PBGA N✖P USA Inc.

Beschrijving

MCF5474VR266 zijn MCF547x ColdFire® microprocessors.

Kenmerken

ColdFire V4e Core
- Beperkte superskalaire V4 ColdFire processorkern
️ Tot 266 MHz piekinterne kernfrequentie (410 MIPS [Dhrystone 2.1] @ 266 MHz)
Harvard architectuur
- 32 Kbyte instructie cache
¢ 32-kbyte data cache
¢ geheugenbeheersingseenheid (MMU)
¢ Afzonderlijke, 32-invoer, volledig associatieve instructie- en gegevensvertalingslookaheadbuffers
¢ Floating point unit (FPU)
- Dubbele nauwkeurigheid voldoet aan IEE-754
8 registers met schommelpunt
• Interne masterbus (XLB) arbiter
¢ Hoogwaardige gesplitste adres- en gegevenstransacties
Ondersteuning voor verschillende parkeerwijzen
• 32-bits dubbel data rate (DDR) synchrone DRAM (SDRAM) controller
Operatie op 66133 MHz
Ondersteunt DDR en SDR DRAM
- Ingebouwde initialisatie en vernieuwing

• Versie 2.2 van de bus voor perifere onderdelen (PCI)
- 32-bits doel- en initiator-operatie
- Ondersteuning voor maximaal vijf externe PCI-master
- 3366 MHz-operatie met PCI-bus tot XLB-verdelingsverhoudingen van 1:1, 1:2, en 1:4
• Flexible multifunctionele externe bus (FlexBus)
Biedt een lijmloze interface voor het opstarten van flash/ROM, SRAM en perifere apparaten

Operatie van 33 66 MHz
• subsysteem communicatie-I/O
Intelligente 16-kanaals DMA-controller
¢ Tot twee 10/100 Mbps snelle Ethernet-controllers (FEC's) met elk afzonderlijke 2-Kbyte ontvangt en zendt FIFO's

- Ondersteuning voor één besturingselement en zes programmeerbare eindpunten, onderbreken, bulk of isochrone
4 Kbyte gedeelde FIFO-RAM voor eindpunten en 1 Kbyte RAM voor eindpuntsdescriptoren
Geïntegreerde fysieke interfaces
- Tot vier programmeerbare seriële controllers (PSC's) met elk afzonderlijke 512-byte ontvangt en zendt FIFO's voor UART-, USART-, modem-, codec- en IrDA 1.1-interfaces
¢ I2C-perifere interfaces
¢ DMA-seriële perifere interface (DSPI)
• Optioneel versnellingsmodule voor cryptografie
¢ Executie-eenheden voor:
¢ DES/3DES-blokcodering
AES-block cipher
¢ RC4-stroom cipher
¢ MD5/SHA-1/SHA-256/HMAC hashing
️ Willekeurige getallengenerator
• SRAM-systeem van 32 Kbyte
¢ Arbitrage-mechanisme voor het delen van de bandbreedte tussen interne busmeesters
• Systeemintegratie-eenheid (SIU)
¢ Onderbrekingscontroller
Watchdog timer
- Twee 32-bits slice timers alarm en onderbreken generatie
- Tot vier 32-bits algemene timers, vergelijking en PWM-mogelijkheid
¢ GPIO-poorten die met perifere pinnen zijn gemultiplexeerd
• Debug- en testfuncties
- ColdFire achtergrond debug modus (BDM)
JTAG/ IEEE 1149.1 testtoegangspoort
• PLL en klokgenerator
Invoerfrequentiebereik van 30 tot 66,67 MHz
• Werkspanningen
- 1,5 V interne logica
¢ 2,5 V DDR-SDRAM-bus I/O
- 3.3V PCI, FlexBus en alle andere I/O
• Geschatte energieverbruik
️ Minder dan 1,5 W (388 PBGA)
