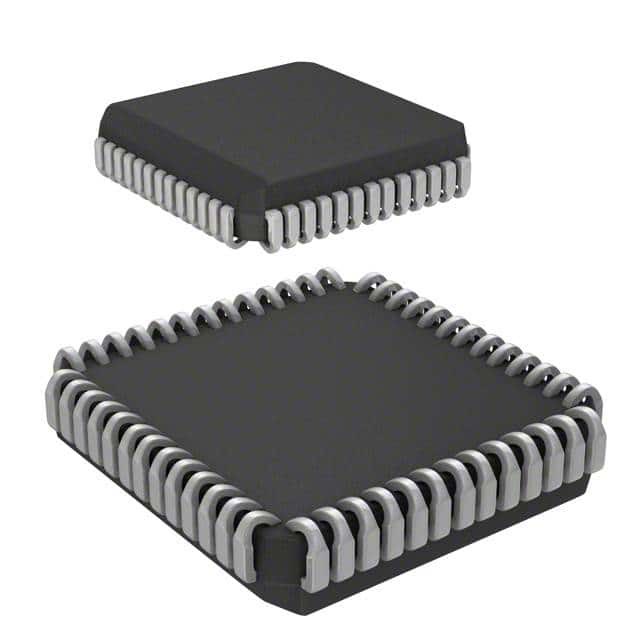

DS87C530-QCL+ IC MCU 8BIT 16 KB OTP 52PLCC Analog Devices Inc./Maxim geïntegreerd

Gedetailleerde beschrijving

De DS87C530/DS83C530 EPROM/ROM microcontrollers met een real-time clock (RTC) zijn 8051-compatibele microcontrollers op basis van de Dallas Semiconductor high-speed core.Ze gebruiken 4 klokken per instructiecyclus in plaats van de 12 die worden gebruikt door de standaard 8051Ze bieden ook een unieke mix van randapparatuur die niet algemeen beschikbaar is op andere processors.De nieuwe Power Management Mode stelt de software in staat om een verminderde energiefunctie te selecteren terwijl hij nog steeds verwerkt.

GESCHIEDENIS

■ 80C52 Compatibel
8051 Compatibel met instructiesets
Vier 8-bits I/O-poorten
Drie 16-bits timer/tellers
256 Bytes Scratchpad RAM
■ Groot geheugen op chip
16kB EPROM (OTP)
1kB extra SRAM op de chip voor MOVX
■ ROMSIZE kenmerken
Selecteert effectieve ROM-grootte op de chip
0 tot 16kB
Toestemt toegang tot de gehele externe geheugenkaart
Dynamisch aanpasbaar door software
Nuttig als opstartblok voor externe flash
■ Niet-vluchtige functies
On-chip real-time klok met alarm onderbroken
Ondersteuning van een back-up van 1kB SRAM met batterij
■ High-speed architectuur
4 Uren/machinecyclus (8051 = 12)
Gelijkstroom tot 33MHz
Instructie in één cyclus in 121ns
Dual Data Pointer
Optioneel MOVX met variabele lengte voor toegang
Snel/langzaam RAM/perifere apparaten
■ Energiebeheermodus
Een programmeerbare klokbron bespaart energie
Uit (crystal/64) of (crystal/1024)
Biedt automatische hardware- en software-uitgang
■ EMI-reductiemodus schakelt ALE uit
■ Twee Full-Duplex Hardware-seriepoorten
■ High Integration Controller omvat:
Herstellen van de stroomstoring
Vroege waarschuwing: stroomonderbreking onderbroken
Programmabele wachthondstimer
■ 14 totale onderbroken bronnen met zes externe bronnen
