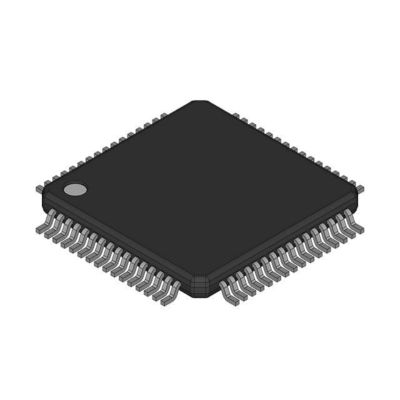

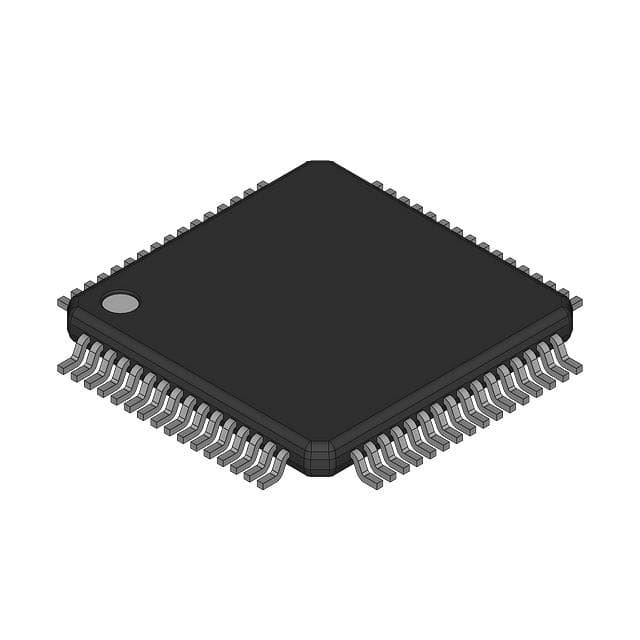

ATMEGA169V-8AU IC MCU 8BIT 16KB FLASH 64TQFP Atmel

Overzicht

De ATmega169 is een CMOS 8-bits microcontroller gebaseerd op de AVR verbeterde RISC architectuur.de ATmega169 bereikt doorvoer van 1 MIPS per MHz waardoor de systeemontwerper het energieverbruik en de verwerkingssnelheid kan optimaliseren.

Kenmerken

• Hoogwaardige, laagvermogen AVR® 8-bits microcontroller
• Geavanceerde RISC-architectuur
130 Krachtige instructies De meeste uitvoering van een enkele klokcyclus
32 x 8 Algemene werkregisters
 Volledig statische werking
¢ Tot 16 MIPS-doorvoer bij 16 MHz
– On-Chip 2-cycle Multiplier
• Niet-vluchtige programma- en gegevensgeheugen
16K bytes in-systeem zelf programmeerbare flash-endurance: 10.000 schrijf-/wistcycli
Optioneel opstartcode-onderdeel met onafhankelijke slotbits In-systeemprogrammering door op-chip opstartprogramma Ware lees-terwijl-schrijven-operatie
512 bytes EEPROM Duurzaamheid: 100.000 schrijf-/wistcycli
1K byte Intern SRAM
Programma-slot voor softwarebeveiliging
• JTAG (conform IEEE std. 1149.1) Interface
Vermogen voor grensscan volgens de JTAG-norm
¢ Uitgebreide ondersteuning voor debug op de chip
Programmering van Flash, EEPROM, Fuses en Lock Bits via de JTAG-interface
• Perifere eigenschappen
4 x 25 segmenten LCD-driver
Twee 8-bits Timers/Tellers met aparte Prescaler en Compare Mode
Een 16-bits timer/teller met aparte prescaler, vergelijkingsmodus en opname-modus
️ Realtime-teller met aparte oscillator
Vier PWM-kanalen
8 kanaal, 10 bit ADC
¢ Programmable Serial USART
¢ Master/Slave SPI serieinterface
¢ Universele serieinterface met startconditiedetector
Programmable Watchdog Timer met aparte oscillator op de chip
– On-chip Analog Comparator
¢ Onderbreken en wakker maken bij pinwisseling
• Speciale kenmerken van de microcontroller
¢ Power-on reset en programmable brown-out detectie
 Interne gekalibreerde oscillator
¢ Externe en interne onderbrekende bronnen
5 slaapmodus: stilstand, ADC-geluidsreductie, energiebesparing, uitschakeling en stand-by
• I/O en pakketten
53 Programmeerbare I/O-lijnen
¢ 64-lead TQFP en 64-pad QFN/MLF
• Snelheidsgraad:
¢ ATmega169V: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 8 MHz @ 2,7 - 5,5V
¢ ATmega169: 0 - 8 MHz @ 2,7 - 5,5 V, 0 - 16 MHz @ 4,5 - 5,5 V
• Temperatuurbereik:
-40°C tot 85°C Industrieel
• Zeer laag stroomverbruik
Actieve modus:
1 MHz, 1,8 V: 350 μA
32 kHz, 1,8 V: 20 μA (inclusief oscillator)
32 kHz, 1,8 V: 40μA (inclusief oscillator en LCD)
¢ Afgesloten modus: 0,1 μA bij 1,8 V
