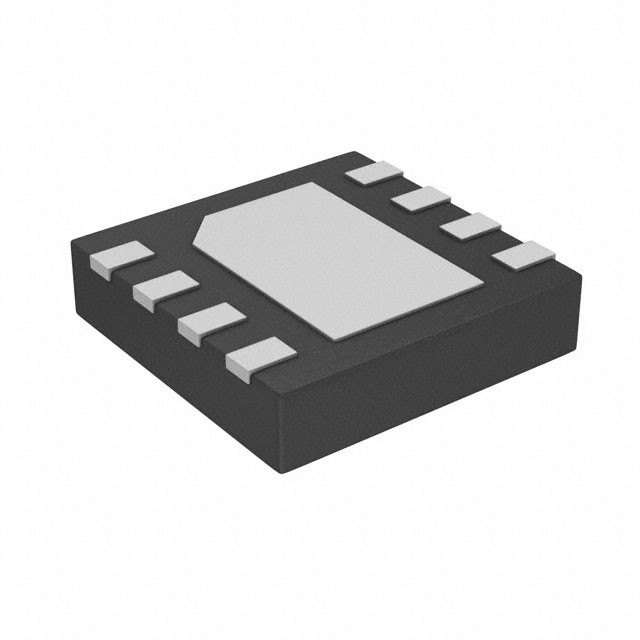

PIC12LF1822T-I/MF IC MCU 8BIT 3.5KB FLASH 8DFN Microchip technologie

Overzicht van het apparaat

De PIC12F/LF1822/16F/LF1823 zijn beschreven in dit gegevensblad.
Figuur 1-1 toont een blokschema van de apparaten PIC12F/LF1822/16F/LF1823.

High-Performance RISC-CPU:

• Slechts 49 instructies om te leren:
- Alle instructies voor een enkele cyclus, behalve de takken
• Werksnelheid:
- DC-oscillator/klok-invoer van 32 MHz
- DC ¥ 125 ns instructiecyclus
• Onderbrekingsmogelijkheid met automatische contextopslag
• 16-niveaus diepe hardware stack met optionele Overflow/Underflow reset
• Directe, indirecte en relatieve adresseringsmodi:
- Twee volledige 16-bits File Select Registers (FSR's)
- FSR's kunnen programma's en data lezen.

Flexible oscillator structuur:
• Precision 32 MHz interne oscillator blok:
- Fabriekskalibreerd tot ± 1%, typisch
- Software-selectieve frequentiebereik van 31 kHz tot 32 MHz
• 31 kHz interne oscillator met laag vermogen
• Vier kristalmodus tot 32 MHz
• Drie externe klokmodussen tot 32 MHz
• 4X fase-slotlus (PLL)
• Foutbeveiligde klokmonitor:
- Toestemt een veilige afsluiting toe als de randklok stopt
• Start van de tweeversnellingsoscillator
• Referentieklokmodule:
#NAME?

Speciale kenmerken van de microcontroller:

• Volledige 5,5 V werking PIC12F1822/16F1823
• 1.8V-3.6V werking ¢ PIC12LF1822/16LF1823
• Zelf herprogrammeerbaar onder softwarecontrole
• Power-on Reset (POR), Power-up Timer (PWRT) en Oscillator Start-up Timer (OST)
• Programmable Brown-out Reset (BOR)
• Uitgebreide wachthondstimer (WDT)
• In-Circuit Serial ProgrammingTM (ICSPTM) via twee pinnen
• In-Circuit Debug (ICD) via twee pinnen
• Verbeterde laagspanningsprogrammering (LVP)
• Werkspanningsbereik:
- 1.8V-5.5V (PIC12F1822/16F1823)
- 1.8V-3.6V (PIC12LF1822/16LF1823)
• Programmeerbare codebescherming
• Zelf programmeerbaar onder softwarecontrole

Vermogen met een laag vermogen:

• Stand-by stroom (PIC12LF1822/16LF1823):
- 30 nA @ 1,8 V, typisch
• Werkstroom (PIC12LF1822/16LF1823):
-75 ̊A @ 1 MHz, 1,8 V, typisch
• Low-Power Watchdog Timer Current (PIC12LF1822/16LF1823):
- 500 nA @ 1,8 V, typisch

Analoog kenmerken:
• Analoog-digitale converter (ADC) -module:
- 10-bits resolutie, maximaal 8 kanalen
- Conversies beschikbaar tijdens de slaap
• Analoogvergelijkingsmodule:
- Tot twee analoge comparatoren spoor-spoor
- Stroomregeling
- Software-beheersbare hysteresis.
• Spanningsreferentiemodule:
- Vaste spanningsreferentie (FVR) met 1,024V, 2,048V en 4,096V uitgangsniveaus
- 5-bits rail-to-rail resistieve DAC met positieve en negatieve referentie selectie

Perifere hoogtepunten:
• maximaal 11 I/O-pins en 1 ingangspin:
- Hoogstroomzuiger/bron 25 mA/25 mA
- Programmeerbare zwakke pull-ups.
- Programmabele onderbrekings-op-veranderingspinnen
• Timer0: 8-bits timer/teller met 8-bits prescaler
• Verbeterde Timer1:
- 16-bits timer/teller met prescaler
- Externe Poort Invoer modus
- Dedicated, low-power 32 kHz oscillator driver
• Timer2: 8-bits timer/teller met 8-bits periode register, prescaler en postscaler
• Verbeterde modules voor centrale tegenpartijen (ECCP):
- Software-selectieve tijdsbasis
- Automaat uitschakelen en opnieuw starten.
- PWM-besturing
• Master Synchrone Serial Port (MSSP) met SPI en I2C met:
- 7-bits adresmaskering
- SMBus/PMBus compatibiliteit
• Verbeterde universele synchrone asynchrone ontvanger-zender (EUSART) module:
- RS-232, RS-485 en LIN compatibel
- Auto-Baud detecteren.
• mTouchTM Sensing oscillator module:
- maximaal 8 ingangskanalen

Perifere eigenschappen (vervolg):

• Modulator voor gegevenssignaal
- Selecteerbare modulatoren en dragerbronnen
• SR-slot:
- Meerdere Invoeropties voor Set/Reset
- Emuleert 555 Timer applicaties
