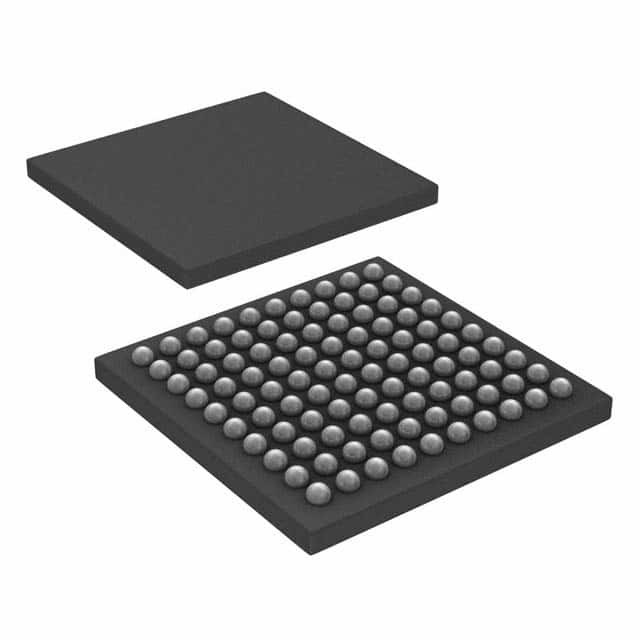

ATSAM4SD32CA-CFUR IC MCU 32BIT 2MB FLASH 100VFBGA Microchip technologie

Beschrijving

De Atmel SAM4S-serie is een lid van een familie van Flash-microcontrollers gebaseerd op de hoge prestaties 32-bits ARM Cortex-M4 RISC-processor.Het werkt met een maximumsnelheid van 120 MHz en beschikt over tot 2048 Kbyte Flash, met optionele dual bank implementatie en cache geheugen, en maximaal 160 Kbytes SRAM. De randapparatuur bevat een Full Speed USB Device-poort met ingebedde transceiver,een High Speed MCI voor SDIO/SD/MMC, een externe businterface met een statische geheugencontroller die verbinding met SRAM, PSRAM, NOR Flash, LCD-module en NAND Flash, 2x USARTs, 2x UARTs, 2x TWIs, 3x SPI, een I2S,met een vermogen van niet meer dan 50 W, 2x 3-kanaals 16-bits timer voor algemeen gebruik (met stappenmotor en quadrature decoder logische ondersteuning), een RTC, een 12-bits ADC, een 12-bits DAC en een analoge comparator.

Kenmerken

• Kern
ARM® Cortex®-M4 met een cache van 2Kbytes met een snelheid tot 120 MHz
– Memory Protection Unit (MPU)
¢ DSP-instructieset
¢ instructieset Thumb®-2
• Pin-to-pin compatibel met SAM3N, SAM3S producten (64- en 100-pin versies) en SAM7S legacy producten (64-pin versie)
• Herinneringen

¢ tot 160 Kbyte ingebedde SRAM
16 Kbytes ROM met ingebouwde bootloaderroutines (UART, USB) en IAP-routines
8 bit Static Memory Controller (SMC): ondersteuning voor SRAM, PSRAM, NOR en NAND Flash
• Systemen
¢ Ingebouwde spanningsregelaar voor eenmalige voeding
¢ Power-on-Reset (POR), Brown-out Detector (BOD) en Watchdog voor veilige werking
Quartz- of keramische resonatoroscillators: hoofdvermogen van 3 tot 20 MHz met Foutdetectie en optionele lage vermogen van 32,768 kHz voor RTC of apparaatklok
RTC met Gregoriaanse en Perzische kalendermodus, generatie van golfvorm in lage-vermogen modussen
RTC-klokkalibratiecircuits voor compensatie van de kristalfrequentie van 32,768 kHz
- Hoogwaardige 8/12 MHz fabrieksbewerkte interne RC-oscillator met 4 MHz standaardfrequentie voor het opstarten van het apparaat.
Slow Clock Interne RC-oscillator als permanente apparaatklok op lage vermogen
- twee PLL's tot 240 MHz voor apparaatklok en voor USB
Temperatuursensor
¢ Tot 22 perifere DMA-kanalen (PDC)
• Low Power Modes
️ Slaap- en back-upmodus, tot 1 μA in back-upmodus

• Perifere apparatuur
USB 2.0-apparaat: 12 Mbps, 2668 byte FIFO, maximaal 8 tweerichtings eindpunten.
Transceiver
- tot 2 USART's met ISO7816, IrDA®, RS-485, SPI, Manchester en Modem
2 UART's met 2 draden
- tot 2 tweedraadinterfaces (I2C-compatibel), 1 SPI, 1 serie synchrone controller
(I2S), 1 High Speed Multimedia Card Interface (SDIO/SD Card/MMC)
2 Drie-kanaals 16-bits Timer/Teller met opname, golfvorm, vergelijking en PWM
Quadrature Decoder Logic en 2-bits Gray Up/Down Counter voor Stepper
Motor
4 kanalen 16 bit PWM met complementaire output, foutinvoer, 12 bit dead time
Generator-teller voor motorbesturing
- 32-bits Real-time Timer en RTC met kalender- en alarmfuncties
¢ ADC tot 16 kanalen, 1Msps met differentiële invoermodus en programmeerbare versterking
fase en automatische kalibratie
Een 2-kanaal 12-bits 1Msps DAC
Een analoge comparator met flexibele input selectie, selecteerbare input hysteresis
¢ 32-bits Cyclic Redundancy Check Calculation Unit (CRCCU) (eenheid voor het berekenen van cyclische redundantie)
Schrijven van beschermde registers
• Invoer/uitvoer
- tot 79 I/O-lijnen met externe onderbrekingsmogelijkheden (rand- of niveaugevoeligheid),
ontmanteling, storingsfiltering en beëindiging van de serieweerstand
3 32-bits Parallel Input/Output Controllers, Peripheral DMA ondersteund Parallel
Opname-modus
• Pakketten
- 100 lood LQFP, 14 x 14 mm, toonhoogte 0,5 mm/ 100 bal TFBGA, 9 x 9 mm, toonhoogte 0,8 mm/
100 ballen VFBGA, 7 x 7 mm, toonhoogte 0,65 mm
¢ 64-lead LQFP, 10 x 10 mm, toonhoogte 0,5 mm/ 64-pad QFN 9x9 mm, toonhoogte 0,5 mm
