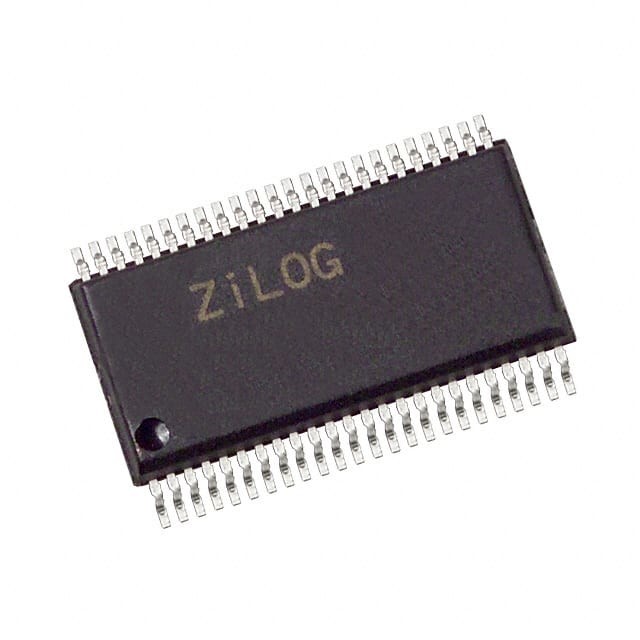

Z86D990HZ008SC IC MCU 8BIT 32KB OTP 48SSOP Zilog

Architectonisch overzicht

De Z86L972/Z86L973/Z86L974 familie is ontworpen voor gebruik in een breed scala aan ingebedde besturingstoepassingen, waaronder huishoudelijke apparaten, infrarood (IR) afstandsbedieningen, beveiligingssystemen,en draadloze toetsenborden.

Kenmerken
• Twee onafhankelijke analoge vergelijkingsapparaten
• Gereguleerde stroomuitgang
• 489 bytes RAM
- 233 bytes registergebaseerd RAM voor algemeen gebruik
256 bytes RAM in het programma geheugen dat kan worden
gebruikt als data-RAM of uitvoerbare RAM
• 4K/8K/16K bytes ROM

Teller/timer
• Speciale architectuur voor de automatisering van de opwekking en ontvangst van complexe pulsen
of signalen:
¢ Programmeerbare 8-bits teller/timer (T8) met twee 8-bits opvangregisters en
twee 8-bits laadregisters
¢ Programmeerbare 16-bits teller/timer (T16) met één 16-bits opvangregister
paar en één 16-bits laadregisterpar
Programmeerbaar filter voor de ontvangst van pulsen
• Eén 8-bits-teller/timer (T1) voor algemeen gebruik met een 6-bits prescaler

Input/Output en onderbrekingen
• 32 I/O's, waarvan 29 bidirectionele I/O's met programmeerbare
met een vermogen van niet meer dan 10 W,
• Zestien I/O's kunnen worden geselecteerd als herstelbronnen in stopmodus
• Zes onderbrekingsvectoren met negen onderbrekingsbronnen
3 externe bronnen
2 onderbrekingen van de vergelijking
- Drie timeronderbrekingen.


Operatiekarakteristieken
• 8-MHz werking
• 2,3 V tot 5,5 V werkspanning
• Een laag stroomverbruik met drie standby-modes:
Stop.
¢ Stop

• Signalerend dat de batterij laag is
• laagspanningsbeschermingscircuit (ook bekend als VBO, of spanningsonderbreking,
circuit)
• Een horloge met een wachthond en een schakeling voor het opnieuw inschakelen van de stroom

Gebruikersprogrammeerbare optie bits
• Klokbron ∆RC/anders (LC, resonator of kristal)
• Bewakingshond-timer permanent ingeschakeld
• 32 kHz kristal
• Port 20 ̇27 pull-up resistieve transistor
• Port 40 ̇ 42 optrekresistente transistor
• Port 44 – 47 pull-up resistieve transistor
• Port 50 ̇ 51 pull-up resistieve transistor
• Port 54 – 57 optrekresistente transistor
• Port 60 ∼ 63 pull-up resistieve transistor
• Port 64 – 67 ophaalresistieve transistor
