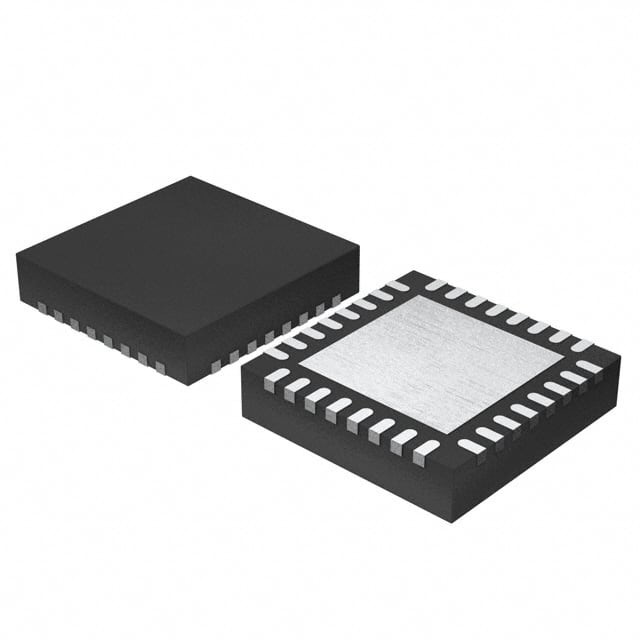

MKL15Z32VFM4 IC MCU 32BIT 32KB FLASH 32QFN N✖P USA Inc.

De KL17-serie is geoptimaliseerd voor kosteneffectieve en op batterijen aangedreven toepassingen die een connectiviteit voor algemeen gebruik met een laag vermogen vereisen.

• Embedded ROM met bootloader voor flexibele programma-upgrade
• Hoog nauwkeurige interne spanning en klokreferentie
• FlexIO ondersteunt alle standaard en aangepaste seriële perifere emulatie
• Tot 54uA/MHz bij zeer laag vermogen en tot 1,96uA bij deep sleep (RAM + RTC behouden)

Kernprocessor

• ARM® Cortex®-M0+ kern tot 48 MHz

Herinneringen

• 128/256 KB flashgeheugen voor programma's
• 32 KB SRAM
• 16 KB ROM met ingebouwde bootloader
• 32-byte back-up register

Systemen

• 4-kanaals asynchrone DMA-controller
• Wachthond
• Eenheid voor het ontwaken van water met een laag lek
• Twee-pin Serial Wire Debug (SWD) programmering en debug interface
• Micro-trace buffer
• Bit-manipulatie-engine
• Onderbrekingscontroller

met een gewicht van niet meer dan 50 kg

• interne referentieklok met een hoge nauwkeurigheid van 48 MHz (tot 0,5%)
• 8MHz/2MHz hoge nauwkeurigheid (tot 3%) interne referentieklok
• 1 kHz referentieklok actief in alle lage-vermogen modussen (behalve VLLS0)
• 32°40KHz en 3°32MHz kristal oscillator

Perifere apparatuur

• Eén UART-module die ISO7816 ondersteunt en werkt tot 1,5 Mbit/s
• Twee UART-modules met een laag vermogen voor asynchrone werking in lage-vermogen modus
• Twee I2C-modules en I2C0 met ondersteuning tot 1 Mbit/s
• Twee 16-bits SPI-modules met ondersteuning voor maximaal 24 Mbit/s
• één FlexIO-module die de emulatie van aanvullende UART-, IrDA-, SPI-, I2C-, I2S-, PWM- en andere seriële modules ondersteunt, enz.
• Eén seriële audio-interface I2S
• Een 16-bits 818 ksps ADC-module met een hoge nauwkeurigheid van de interne spanningsreferentie (Vref) en maximaal 16 kanalen
• Hoge snelheidsanaloogcomparator met een 6-bit DAC voor programmeerbare referentie-invoer
• Eén 12-bits DAC
• 1,2 V interne referentie spanning

Timers

• Een 6-kanaals Timer/PWM-module
• Twee 2-kanaals Timer/PWM modules
• Eén timer met een laag vermogen
• Periodieke onderbrekingstimer
• Echttijdklok

Operatiekarakteristieken

• Spanningsbereik: 1,71 tot 3,6 V
• Flash-schrijfspanningsbereik: 1,71 tot 3,6 V
• Temperatuurbereik: ¥40 tot 85 °C voor WLCSP-verpakkingen en ¥40 tot 105 °C voor andere verpakkingen

Pakketten

• 64 LQFP 10 mm x 10 mm, 0,5 mm breed, 1,6 mm dik
• 64 MAPBGA 5 mm x 5 mm, 0,5 mm breedte, dikte 1,23 mm
• 48 QFN 7 mm x 7 mm, 0,5 mm laag, 0,65 mm dik
• 32 QFN 5 mm x 5 mm, 0,5 mm laag, 0,65 mm dik
• 36 WLCSP 2,8 mm x 2,7 mm, 0,4 mm laag, 0,6 mm dik

Veiligheid en integriteit

• 80 bits uniek identificatienummer per chip
• Geavanceerde flashbeveiliging

Invoer/uitvoer

• maximaal 54 algemene input/output pins (GPIO) en 6 high-drive pads

Laag vermogen

• Tot 54uA/MHz bij zeer laag vermogen
• Tot 1,96 uA in VLLS3-modus (RAM + RTC behouden)
• Zes flexibele statische modi
