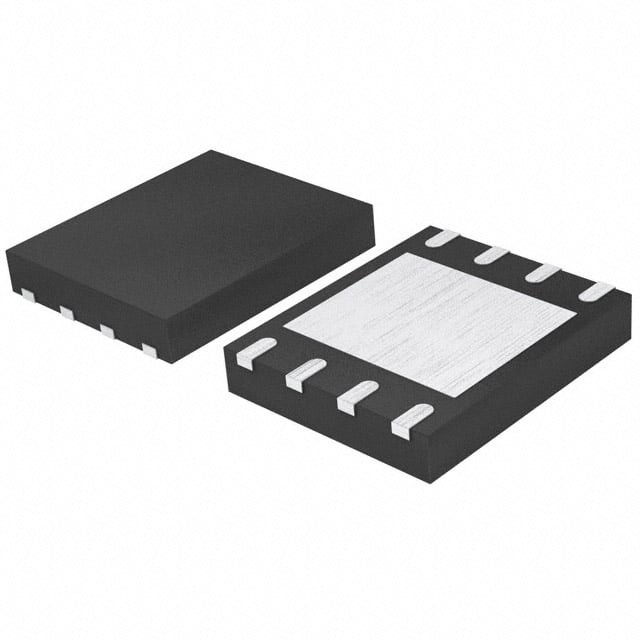

Z8F0113QB005EG IC MCU 8BIT 1KB FLASH 8QFN Zilog

Overzicht

Zilog's Z8 Encore! MCU-producten zijn de eerste in een lijn van Zilog microcontrollerproducten gebaseerd op de 8-bits eZ8-CPU.XP F082A-serie producten uitbreiden op Zilog's uitgebreide lijn van 8-bit microcontrollersDe Flash in-circuit programmeringsmogelijkheid zorgt voor snellere ontwikkeltijd en programmawijzigingen in het veld.De rijke randapparatuur van de Z8 EncoreDe XP F082A-serie maakt het geschikt voor een verscheidenheid aan toepassingen, waaronder motorbesturing, beveiligingssystemen, huishoudelijke apparaten, persoonlijke elektronische apparaten en sensoren.

Kenmerken

De belangrijkste kenmerken van de Z8 Encore! XP F082A-serie producten zijn onder meer:
• 20 MHz eZ8 CPU
• Flashgeheugen van 1 KB, 2 KB, 4 KB of 8 KB met programmeringsmogelijkheid in het circuit
• 256 B, 512 B of 1 KB register RAM
• Tot 128 B niet-vluchtige gegevensopslag (NVDS)
• Interne precisieoscillator op ± 1% nauwkeurigheid
• Externe kristallen oscillator, werkend tot 20 MHz
• Optioneel 8-kanaals, 10-bits analoge-digitale converter (ADC)
• Optionele temperatuursensor op de chip
• On-chip analoge vergelijkingsmachine
• Optioneel op de chip aangebrachte operatieve versterker met laag vermogen (LPO)
• Full-duplex UART
• De UART baudrate generator (BRG) kan worden geconfigureerd en gebruikt als een basis 16-bit timer
• Infraroodcodeerders/decodeurs die voldoen aan de IRDA-norm, geïntegreerd
met de UART
• Twee verbeterde 16-bits timers met opslag, vergelijking en PWM-mogelijkheden
• Watchdog Timer (WDT) met speciale interne RC oscillator
• Tot 20 vectorinterrupties
• 6 tot 25 I/O-pins, afhankelijk van het pakket
• maximaal dertien 5 V-tolerante inlaatpenen
• maximaal 8 poorten voor directe LED-aandrijving zonder dat er een stroomlimietweerstand nodig is
• On-Chip Debugger (OCD)
• Bescherming tegen spanningsbrow-out (VBO)
• Programmeerbare batterijloze detectie (LVD) (alleen apparaten met 8 pinnen)
• Precise bandgap-gegenereerde spanningsreferenties beschikbaar voor de ADC, comparator,
VBO en LVD
• Power-on reset (POR)
• 2,7 V tot 3,6 V werkspanning
• Verpakkingen met 8, 20 en 28 pinnen
• 0°C tot +70°C en ¥40°C tot +105°C voor de werktemperatuurbereiken
