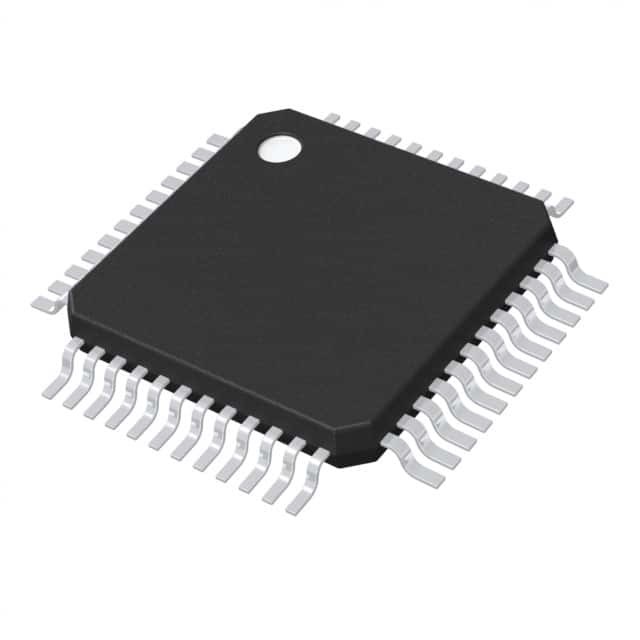

XC8868FFI5VACFXUMA1 IC MCU 8BIT 32KB FLASH 48TQFP

Kenmerken

• High-performance XC800 Core
- ¥ compatibel met standaard 8051 processor
- twee klokken per machinecyclusarchitectuur (voor toegang tot het geheugen zonder wachtstand)
2 gegevenswijzers
• On-chip geheugen
12 Kbytes Boot ROM
256 bytes RAM
¢ 1,5 Kbytes XRAM
¢ 24/32 Kbytes Flash; of
24/32 Kbytes ROM, met een extra 4 Kbyte Flash
(inclusief geheugenbeschermingsstrategie)
• I/O-poorttoevoer op 3,3 V of 5,0 V en kernlogische aanvoer op 2,5 V (gegenereerd door ingebouwde spanningsregelaar)
• Power-on reset generatie
• Brownout-detectie voor kernlogische voeding
• OSC en PLL op de chip voor klokgeneratie
¢ PLL-detectie van verlies van vergrendeling
• Energiebesparende modus
 vertraging van de snelheid
¢ in stilstand
✓ uitschakelmodus met ontwakingsmogelijkheid via RXD of EXINT0
 de controle van de klok op elk perifere apparaat;
• Programmeerbare 16-bits Watchdog Timer (WDT)
• Zes havens
️ 34/48 pins als digitaal I/O
8 pinnen als digitale/analoge invoer
• 8-kanaals, 10-bits ADC
• Vier 16-bits timers
¢ Timer 0 en Timer 1 (T0 en T1)
Timer 2 en Timer 21
• Vermenigvuldigings- en delingseenheid voor rekenkundige bewerkingen (MDU)
• CORDIC Coprocessor voor de berekening van trigonometrische, hyperbolische en lineaire functies
• MultiCAN met 2 knooppunten, 32 berichtobjecten (MCAN)
• Capture/compare unit voor PWM-signaalopwekking (CCU6)
• Twee full-duplex seriële interfaces (UART en UART1)
• Synchrone serie-kanaal (SSC)
• Ondersteuning voor debug op de chip
1 Kbyte monitor ROM (deel van de 12-Kbyte Boot ROM)
64 bytes RAM voor de monitor
• Pakketten:
¢ PG-TQFP-48
PG-TQFP-64
• Temperatuurbereik TA:
️ SAF (-40 °C tot 85 °C)
️ SAK (-40 tot 125 °C)
