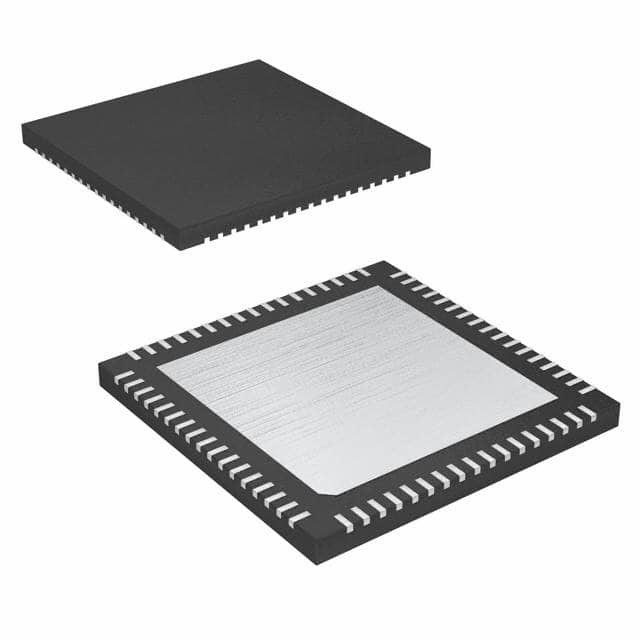

CY8C5268LTI-LP030 IC MCU 32BIT 256KB FLASH 68QFN

Algemene beschrijving

PSoC® 5LP is een echt programmeerbaar embedded system-on-chip, dat instelbare analoge en digitale randapparatuur, geheugen en een microcontroller op één chip integreert.De PSoC 5LP-architectuur verhoogt de prestaties door:
■ 32-bits ARM Cortex-M3-kern plus DMA-controller tot 80 MHz
■ Ultra laag vermogen met het breedste spanningsbereik van de industrie
■ Programmeerbare digitale en analoge randapparatuur maakt gebruik van aangepaste functies
■ Flexible routing van elke analoge of digitale randfunctie naar elke pin
PSoC-apparaten maken gebruik van een zeer configureerbare system-on-chip architectuur voor het ontwerpen van ingebedde besturing.Een enkel PSoC-apparaat kan maximaal 100 digitale en analoge randfuncties integreren., waardoor de ontwerptijd, de plattegrond, het energieverbruik en de systeemkosten worden verminderd en tegelijkertijd de systeemkwaliteit wordt verbeterd.

Kenmerken

■ Bedrijfskenmerken
□ Spanningsbereik: 1,71 tot 5,5 V, maximaal 6 vermogensterreinen
□ Temperatuurbereik (omgeving) van ¥40 tot 85 °C[1]
□ Gelijkstroom tot 80 MHz
□ Vermogen
• Actieve modus 3,1 mA bij 6 MHz en 15,4 mA bij 48 MHz
• 2-μA slaapstand
• 300-nA winterslaapmodus met RAM-behoud
□ Boostregulator van 0,5 V-invoer tot 5 V-uitgang
■ Prestaties
□ 32-bits ARM Cortex-M3 CPU, 32 onderbrekingsinvoer
□ 24-kanaals direct access memory (DMA) -controller
■ Herinneringen
□ Flashprogramma's tot 256 KB, met cache- en beveiligingsfuncties
□ Tot 32 KB extra flitser voor foutcorrigerende code (ECC)
□ Tot 64 KB RAM
□ 2 KB EEPROM
■ Digitale randapparatuur
□ Vier 16-bits timer, teller en PWM-blokken (TCPWM)
□ I2C, 1 Mbps bussnelheid
□ USB 2.0 gecertificeerde Full-Speed (FS) 12 Mbps perifere interface (TID#10840032) met behulp van een interne oscillator [2]
D 20 tot 24 universele digitale blokken (UDB), die kunnen worden geprogrammeerd om een willekeurig aantal functies te creëren:
• 8-, 16-, 24- en 32-bits timer, teller en PWM
• I2C, UART, SPI, I2S, LIN 2.0-interfaces
• Cyclische redundantiecontrole (CRC)
• Pseudo-random sequence (PRS) generators
• Quadrature decoders
• Logische functies op poortniveau
■ Programmeerbare klokken
□ Interne oscillator van 3 tot 74 MHz, 2% nauwkeurigheid bij 3 MHz
□ externe kristallen oscillator van 4 tot 25 MHz
□ Interne PLL-klokgeneratie tot 80 MHz
□ interne oscillator met een laag vermogen bij 1, 33 en 100 kHz
□ 32.768-kHz externe horlogekristallen oscillator
□ 12 klokverdelers die naar elk perifere apparaat of I/O kunnen worden geleid
■ Analoge randapparatuur
□ 12-bits SAR ADC
□ 8-bits DAC
□ Twee vergelijkingsboeken
□ CapSense®-ondersteuning, tot 62 sensoren
□ 1,024 V ± 1% interne referentiespanning
■ veelzijdig I/O-systeem
D 46 tot 72 I/O-pins ­ tot 62 I/O's voor algemene doeleinden (GPIO's)
□ Tot acht prestatie I/O-pins (SIO)
• 25 mA stroomzuiger
• Programmeerbare in- en uitgangsdrempel van hoge spanningen
• Kan fungeren als een vergelijkingsinstrument voor algemeen gebruik
• Vermogen tot warm wisselen en overspanningsvermogen
□ Twee USBIO-pins die als GPIO's kunnen worden gebruikt
□ Routeren van een digitale of analoge randapparatuur naar een GPIO
□ Direct LCD-aandrijving vanaf een GPIO, tot 46 × 16 segmenten
□ CapSense-ondersteuning van een GPIO
□ 1,2-V tot 5,5-V interfacespanningen, tot vier vermogensterreinen
■ Programmeren, debuggen en traceren
□ JTAG (4-draad), seriële draad debug (SWD) (2-draad), single wire viewer (SWV) en Traceport (5-draad) interfaces
□ ARM-debug- en trace-modules in de CPU-kern
□ Bootloaderprogrammering via I2C, SPI, UART, USB en andere interfaces
■ Pakketopties: 68-pin QFN, 100-pin TQFP en 99-pin CSP
■ Ontwikkelingsondersteuning met gratis PSoC CreatorTM-tool
□ Ondersteuning van het ontwerp van schema's en firmware
□ Meer dan 100 PSoC ComponentsTM integreren meerdere IC's en systeeminterfaces in één PSoC.Trek en laat componenteniconen in PSoC Creator.
□ Inclusief gratis GCC-compiler, ondersteunt Keil/ARM MDK-compiler
□ Ondersteunt het programmeren en debuggeren van apparaten
