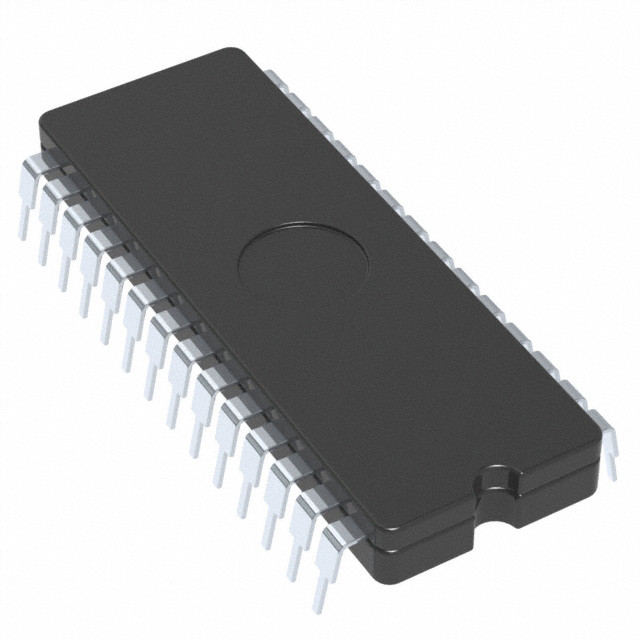

PIC16F57-I/P IC MCU 8BIT 3KB FLASH 28DIP Microchip technologie

Algemene beschrijving

De PIC16F5X van Microchip Technology is een familie van goedkope, hoogwaardige, 8-bits, volledig statische, Flash-gebaseerde CMOS-microcontrollers.Het maakt gebruik van een RISC-architectuur met slechts 33 instructies met één woord/een cyclusDe PIC16F5X levert een prestatie die een orde van grootte hoger is dan de concurrenten in dezelfde prijscategorie.De instructies met een breedte van 12 bit zijn zeer symmetrisch, wat resulteert in 2De eenvoudig te gebruiken en gemakkelijk te onthouden instructieset verkort de ontwikkeltijd aanzienlijk.

High-Performance RISC-CPU:

• Leer slechts 33 instructies met één woord
• Alle instructies zijn eencyclusig, behalve voor programma-takken die tweecyclusig zijn
• Hardwarestapel op twee niveaus
• Directe, indirecte en relatieve adresseringsmodi voor gegevens en instructies
• Werksnelheid:
- gelijkstroom 20 MHz clocktijd
- DC ¢ 200 ns instructiecyclustijd
• Flash programma geheugen op de chip:
- 512 x 12 op PIC16F54
- 2048 x 12 op PIC16F57
- 2048 x 12 op PIC16F59
• Registers voor algemeen gebruik (SRAM):
- 25 x 8 op PIC16F54
- 72 x 8 op PIC16F57
- 134 x 8 op PIC16F59

Speciale kenmerken van de microcontroller:

• Power-on reset (POR)
• Device Reset Timer (DRT)
• Watchdog Timer (WDT) met een eigen RC-oscillator op de chip voor een betrouwbare werking
• Programmeerbare codebescherming
• Energiebesparende slaapstand
• In-circuit seriële programmeringTM (ICSPTM)
• Selecteerbare oscillatoropties:
- RC: Goedkope RC-oscillator
- XT: standaard kristal/resonator
- HS: Hoge snelheidskristal/resonator
- LP: energiebesparend, laagfrequente kristal
• Pakketten:
- 18-pin PDIP en SOIC voor PIC16F54
- 20-pin SSOP voor PIC16F54
- 28-pin PDIP, SOIC en SSOP voor PIC16F57
- 40-pin PDIP voor PIC16F59
#NAME?

Vermogen met een laag vermogen:

• Werkstroom:
- 170 μA @ 2V, 4 MHz, typisch
- 15 μA @ 2V, 32 kHz, typisch
• Stand-by-stroom:
- 500 nA @ 2V, typisch

Perifere eigenschappen

• 12/20/32 I/O-pinnen:
- Individuele richtingscontrole
- Hoogstroombron/afvoerput
• 8-bits realtime clock/counter (TMR0) met 8-bits programmeerbare prescaler

CMOS-technologie

• Breed werkspanningsbereik:
- Industrieel: 2,0 V tot 5,5 V
- Verlengd: 2,0 V tot 5,5 V
• Breed temperatuurbereik:
- Industrieel: -40°C tot 85°C
- Verlengd: -40°C tot 125°C
• High-endurance Flash:
- 100K schrijf-/wisselcycli
- > 40 jaar retentie
