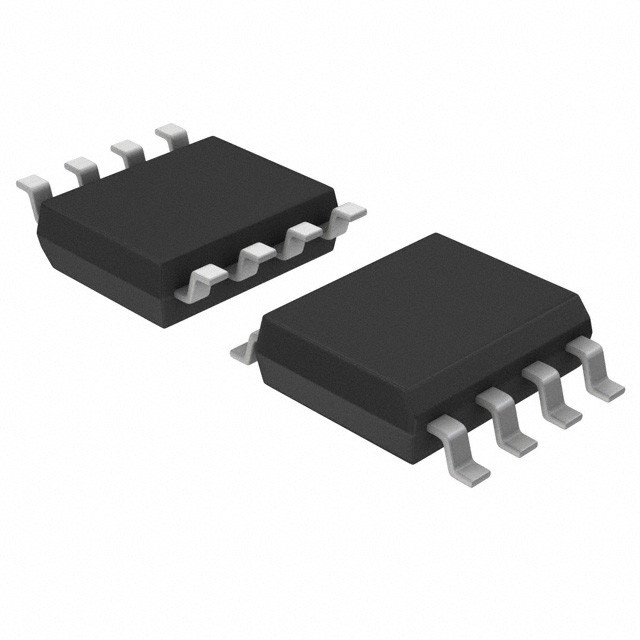

MC9S08PL4CSC IC MCU 8BIT 4KB FLASH 8SOIC N✖P USA Inc.

Belangrijkste kenmerken

• 8-bit S08 centrale processor (CPU)
️ tot 20 MHz bus bij 2,7 V tot 5,5 V
temperatuurbereik van -40 °C tot 105 °C
• Ondersteuning van maximaal 40 onderbrekings-/resetbronnen
Het ondersteunt tot vier-niveaus geneste onderbreking
¢ On-chip geheugen

werkspanning en temperatuur
¢ EEPROM tot 256 byte; 2-byte verwijderingssector;
programma en wissen tijdens het uitvoeren van flash

¢ Flash- en RAM-toegangsbescherming
• Energiebesparende modus
Een lage-vermogen stopmodus; verlaagde vermogen wachttijd
modus

Onbruikte modules, die de stroom verminderen.
blijven ingeschakeld voor specifieke randapparatuur in stop3-modus
• Uren
¢ Oscillator (XOSC) - loopgestuurd Pierce
met een vermogen van niet meer dan 50 W
31.25 kHz tot 39.0625 kHz of 4 MHz tot 20 MHz
¢ Intern klokbron (ICS) - bevat een frequentie
met een vermogen van niet meer dan 50 W
referentiekader; precisiebewerking van de interne referentiekader
met een afwijking van 1% over het temperatuurbereik van 0
°C tot 70 °C en een afwijking van 2% over het gehele gebied
werktemperatuur: tot 20 MHz
• Bescherming van het systeem
Watchdog met onafhankelijke klokbron
¢ laagspanningsdetectie met reset of onderbreking;
selecteerbare reispunten
- Onwettige opsporing met reset
- Onwettige adresdetectie met reset
• Ontwikkelingssteun

 de mogelijkheid om drie breakuppunten toe te staan;
instelling tijdens het in-circuit debugging
¢ On-chip in-circuit emulator (ICE) debug module
met twee comparatoren en negen triggermodi
• Perifere apparatuur
ACMP - één analoge vergelijkingsmiddel met beide positieve
en negatieve ingangen; afzonderlijk selecteerbare onderbreking
op stijgende en dalende vergelijkingsproductie; filtering
ADC - 12-kanaal, 12-bits resolutie; 2,5 μs
omrekeningstijd; gegevensbuffers met optionele
watermerk; automatische vergelijkingsfunctie; interne
bandgap referentiekanaal; werking in stopstand;
optioneel hardware-trigger
¢ CRC - programmeerbare cyclische redundantiecontrole
module
FTM - twee flex-timermodulatoren, inclusief
een 6-kanaals en een 2-kanaals; 16-bit
teller; elk kanaal kan worden geconfigureerd voor input
capture, output compare, rand- of midden uitgerekend
PWM-modus
¢ IIC - Eén module voor geïntegreerde schakelingen; maximaal 400
kbps; multi-master werking; programmeerbare slaaf
adres; ondersteuning van de uitzendmodus en 10-bits
het aanpakken, ondersteunen van SMBUS en PMBUS
MTIM - Een modulo timer met 8-bits prescaler en
overloop onderbreken
RTC - 16-bits real timer counter (RTC)
SCI - twee seriële communicatieinterfaces (SCI/
UART-modules (optioneel 13-bits break); full duplex
niet-terugkeer naar nul (NRZ); ondersteuning van LIN-verlenging
SPI - één 8-bits seriële randinterface (SPI)
modules; volledig-duplex- of enkeldraad-twee-richtingsmodules;
master- of slavenmodus
¢ TSI - ondersteunt maximaal 16 externe elektroden;
een programma- of hardware-scan-aanschakelaar die kan worden geconfigureerd;
ondersteuning voor N✖P-softwarebibliotheek voor aanraaksensoren;
mogelijkheid om MCU uit stop3-modus te wekken
• Input/Output
¢ Tot 37 GPIO's, inclusief één pin voor alleen-uitgang
Een 8-bits toetsenbord onderbrekingsmodule (KBI)


• Pakketopties
LQFP met 44 pinnen

️ 20-pin SOIC; 20-pin TSSOP
