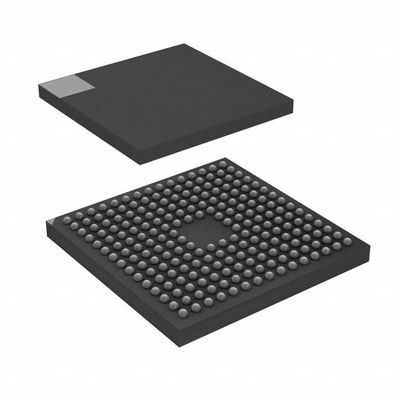

STM32F746NGH6 IC MCU 32BIT 1MB FLASH 216TFBGA STMicroelectronics

Beschrijving

De STM32F745xx en STM32F746xx-apparaten zijn gebouwd rond de hoge prestaties ARM® Cortex®-M7 32-bits RISC-kern, die tot 216 MHz kan draaien.De Cortex®-M7-kern heeft een enkele zwevende punt-eenheid (SFPU) die alle ARM® singleprecision gegevensverwerkingsinstructies en gegevensformaten ondersteuntHet bevat ook een volledige set DSP-instructies en een geheugenbeschermingseenheid (MPU), die de programmabeveiliging verbetert.De apparaten STM32F745xx en STM32F746xx bevatten high-speed ingebedde geheugen met een Flash-geheugen tot 1 Mbyte, 320 Kbyte SRAM (waaronder 64 Kbyte Data TCM RAM voor kritieke realtime gegevens), 16 Kbyte instructie TCM RAM (voor kritieke realtime routines),4 Kbytes back-up SRAM beschikbaar in de laagste vermogen modus, en een breed scala aan verbeterde I/O's en randapparatuur verbonden met twee APB-bussen, twee AHB-bussen,een 32-bits multi-AHB-busmatrix en een multi-layer AXI-interconnect voor toegang tot interne en externe geheugen.

Kenmerken

• Core: ARM® 32-bit Cortex®-M7 CPU met FPU, adaptieve realtime accelerator (ART AcceleratorTM) en L1-cache: 4KB data cache en 4KB instructie cache,het toestaan van 0-wait-state-uitvoering van ingebed Flash-geheugen en externe geheugen, frequentie tot 216 MHz, MPU, 462 DMIPS/2.14 DMIPS/MHz (Dhrystone 2.1) en DSP-instructies.
• Herinneringen
️ Tot 1 MB flashgeheugen
1024 bytes OTP geheugen
¢ SRAM: 320 KB (waaronder 64 KB data TCM RAM voor kritische realtime data) + 16 KB instructie TCM RAM (voor kritische realtime routines) + 4 KB back-up SRAM (beschikbaar in de laagste vermogen modus)
Flexible externe geheugencontroller met maximaal 32-bits databus: SRAM, PSRAM, SDRAM/LPSDR SDRAM, NOR/NAND-geheugen
• Dual-mode Quad-SPI
• Parallelle LCD-interface, 8080/6800-modus
• LCD-TFT-controller tot XGA-resolutie met speciale Chrom-ART AcceleratorTM voor verbeterde grafische contentcreatie (DMA2D)
• Clock, reset en supply management
¥ 1,7 V tot 3,6 V toepassingsvoorziening en I/O
¢ POR, PDR, PVD en BOR
Dedicated USB power
️ 4 tot 26 MHz kristal oscillator

Oszillator 32 kHz voor RTC met kalibratie
¢ Interne 32 kHz RC met kalibratie
• Gebruikt weinig energie
️ Slaap-, stop- en stand-by-modus
VBAT-toevoer voor RTC, 32×32 bit back-up registers + 4KB back-up SRAM
• 3×12-bit, 2,4 MSPS ADC: maximaal 24 kanalen en 7,2 MSPS in triple interleaved modus
• 2×12-bit D/A-omvormers
• maximaal 18 timers: maximaal dertien 16-bits (1x lowpower 16-bits timer beschikbaar in Stop-modus) en twee 32-bits timers,met maximaal 4 IC/OC/PWM- of pulsmeter- en quadrature- (inkrementele) encoder-invoerAlle 15 timers lopen tot 216 MHz. 2x waakhonden, SysTick timer

• DMA voor algemeen gebruik: 16-stroom DMA-controller met FIFO's en borstondersteuning
• Debugmodus
- SWD- en JTAG-interfaces
Cortex®-M7 Trace MacrocellTM
• Tot 168 I/O-poorten met onderbrekingsmogelijkheid
️ Tot 164 snelle I/O's tot 108 MHz
¢ Tot 166 V-tolerante I/O's
• Tot 25 communicatieinterfaces
¢ Tot 4× I2C-interfaces (SMBus/PMBus)
️ Tot 4 USARTs/4 UARTs (27 Mbit/s, ISO7816-interface, LIN, IrDA, modembesturing)
- tot 6 SPI's (tot 50 Mbit/s), 3 met muxed simplex I2S voor nauwkeurigheid van de audioklasse via interne audio PLL of externe klok
2 x HGA's (serieel geluidsinterface)
2 × CAN's (2.0B actief) en SDMMC-interface
- SPDIFRX-interface
HDMI-CEC
• Geavanceerde connectiviteit
- USB 2.0 full-speed-apparaat/host/OTG-controller met on-chip PHY
USB 2.0 high-speed/full-speed device/host/OTG controller met speciale DMA, on-chip full-speed PHY en ULPI
10/100 Ethernet MAC met speciale DMA: ondersteunt IEEE 1588v2 hardware, MII/RMII
• 8- tot 14-bits parallelle camera-interface tot 54 Mbyte/s
• Echte willekeurige getallengenerator
• CRC-berekeningseenheid
• RTC: nauwkeurigheid van de tweede, hardware-kalender
• 96-bits unieke ID
